Za večino težkih obremenitevjekleni rešetkasti stebri, Q355B je običajno prednostni material, predvsem zaradi visoke meje tečenja, boljše strukturne učinkovitosti in manjše porabe jekla. Kljub temu Q235B ostaja stroškovno učinkovita izbira za lahke strukture z relativno nizkimi konstrukcijskimi obremenitvami. Končna izbira materiala se določi glede na zahteve glede obremenitve, proračun projekta, okoljske pogoje in veljavne standarde načrtovanja.
Kot profesionalni dobavitelj jeklenih konstrukcij GNEE zagotavlja storitve izdelave po meri za rešetkaste stebre v Q235B, Q355B in drugih konstrukcijskih jeklenih razredih, ki so skladni z mednarodnimi standardi, vključno z GB, ASTM in EN. Naša inženirska ekipa zagotavlja integrirane rešitve, ki zajemajo izbiro materiala, strukturno optimizacijo, proizvodno proizvodnjo in površinsko protikorozijsko obdelavo, s čimer zagotavljajo, da vsak niz rešetkastih stebrov izpolnjuje zahteve glede učinkovitosti in trajnosti različnih inženirskih projektov.
Ta članek bo izvedel sistematično primerjavo med Q355B in Q235B z vidika oblikovanja in izdelave rešetkastega stebra ter ponudil reference za inženirje, izvajalce in kupce pri izbiri materiala za različne inženirske aplikacije.
Q355B proti Q235B za rešetkaste stolpce: razlika v kemijski sestavi
| Element | Q235B | Q355B | Vpliv na rešetkaste stebre |
|---|---|---|---|
| Ogljik (C) | Manj ali enako 0,20 % | Manj ali enako 0,24 % | Podobna vsebnost ogljika zagotavlja dobro varljivost za izdelavo rešetkastega stebra. |
| Mangan (Mn) | Manj ali enako 1,40 % | Manj ali enako 1,60 % | Višji Mn izboljša trdnost in žilavost, zaradi česar je Q355B bolj primeren za močno obremenjene rešetkaste stebre. |
| Silicij (Si) | Manj ali enako 0,35 % | Manj ali enako 0,55 % | Povečana vsebnost Si povečuje trdnost, hkrati pa ohranja dobro proizvodno zmogljivost. |
| fosfor (P) | Manj ali enako 0,045 % | Manj ali enako 0,035 % | Nižji P izboljša žilavost in zmanjša krhkost v varjenih povezavah. |
| Žveplo (S) | Manj ali enako 0,045 % | Manj ali enako 0,035 % | Nižji S izboljša kakovost zvara in zmanjša tveganje za razpoke. |
| Mikro{0}}legirni elementi | Noben | Nb, V, Ti (neobvezno) | Mikro-zlitine povečajo trdnost, ne da bi bistveno vplivale na varljivost, kar omogoča lažje rešetkaste stebre. |
Temeljna razlika v kemijski sestavi med Q235B in Q355B je vvsebnost mangana in mikrolegirnih elementov.Q235B je navadno ogljikovo jeklo brez ojačitvenih zlitin; Q355B doseže ojačitev z manganom in mikrolegirnimi elementi v sledovih in je razvrščen kot nizkolegirano strukturno jeklo. Takšne bistvene razlike v materialih povzročijo popolnoma različne omejitve uporabe, ko sta oba izdelana v rešetkastih stebrih.
Skratka, kemična sestava je temeljna osnova za izbiro materiala za rešetkaste stebre:
izberite Q235Bza nizko obremenjene notranje strukture, ki ciljajo na nižje stroške obdelave;
izberite Q355Bza težke, visoke zunanje rešetkaste strukture, ki zahtevajo visoko tlačno odpornost in dolgoročno stabilnost.
Q355B proti Q235B za jeklene rešetkaste stebre: razlika v mehanskih lastnostih
| Lastnina | Q235B | Q355B | Ključni pomen za jeklene rešetkaste stebre |
|---|---|---|---|
| Moč tečenja | Večji ali enak 235 MPa | Večji ali enak 355 MPa | Večja meja tečenja omogoča manjše kotne odseke in izboljša-nosilnost. |
| Natezna trdnost | 370–500 MPa | 470–630 MPa | Boljša odpornost na velike obremenitve in ekstremne pogoje uporabe. |
| Raztezek | Večji ali enak 26 % | Večji ali enak 22 % | Oba razreda zagotavljata zadostno duktilnost za izdelavo in namestitev. |
| Udarna žilavost | Večji ali enak 27 J pri 20 stopinjah | Večji ali enak 34 J pri 20 stopinjah | Zagotavlja zanesljivo delovanje v normalnih pogojih delovanja. |
| Modul elastičnosti | ≈206 GPa | ≈206 GPa | Podobna togost; strukturna togost je odvisna predvsem od geometrije elementov in ne od razreda jekla. |
Opomba: Mehanske lastnosti temeljijo na debelini jekla, ki je manjša ali enaka 16 mm.
Jedrna mehanska vrzel med Q235B in Q355B se odraža vmeja tečenja, natezna trdnost in strukturna odpornost proti upogibanju.Q235B ima odlično sposobnost plastične deformacije, medtem ko Q355B zagotavlja veliko vrhunsko strukturno trdnost in splošno togost, kar ustvarja popolnoma različna področja uporabe za dva razreda jekla v inženiringu rešetkastih stebrov.
zatoQ235Bz boljšo stroškovno učinkovitostjo je prednostna za majhne obremenitve, majhne razpone v notranjih rešetkastih strukturah.
Za težke, visoke in dolgotrajne industrijske projekte rešetkastih stebrov,Q355Bponuja nenadomestljive mehanske prednosti.
Q355B proti Q235B za rešetkaste jeklene stebre: primerjava zmogljivosti
Zmogljivost razmerja med nosilnostjo in vitkostjo
Q355B ima višjo mejo tečenja in zagotavlja večjo učinkovitost pri prenašanju obremenitev v primerjavi s Q235B. Pri oblikovanju rešetkastega stebra, ko so zahteve zasplošno razmerje stabilnosti in vitkosti je zadoščeno, Q355Bse lahko prilagodi za optimizacijo velikosti odsekov tetiv in stožcev, izboljša stopnjo izkoristka jekla in zmanjša strukturno lastno težo.
Za strukture zmajhne obremenitve, omejeni razponi in nizke zahteve glede dimenzij presekov, Q235Blahko prinese ugodno stroškovno učinkovitost.
Učinkovitost izdelave in varjenja
Q235Bima nižjo vsebnost ogljika in ogljikovega ekvivalenta, zato ima ugodno varivost. Pri običajnih postopkih varjenja so zapleteni ukrepi predgretja na splošno nepotrebni innjegove zahteve za nadzor kakovosti varjenja so relativno zmerne, zaradi česar je bolj primeren za množično proizvodnjo lahkih in splošnih mrežastih stebrov.
Zaradi višje stopnje trdnosti,Q355Bobičajno vsebuje nekoliko višjo vsebnost legiranih elementov in ogljikovega ekvivalenta kot Q235B, zato jezahteva strožje postopke varjenja.
Proti-koroziji &-dolgotrajna vzdržljivost
Tako Q235B kot Q355B sta običajna konstrukcijska jekla in pri golem jeklu ni očitne razlike v odpornosti proti koroziji.Dolgotrajna obstojnost konstrukcij je v glavnem odvisna od protikorozijskih sistemov, okoljskih pogojev in vzdrževalnih ukrepov, kot so barvanje, zaščita pred rjo in vroče cinkanje.
Skupni stroški projekta
Za visoko obremenjene rešetkaste stebrne strukture, čepravQ355Bima višjo ceno materiala na enoto, njegove optimizirane velikosti presekov zmanjšajo težo jekla in zmanjšajo stroške transporta, namestitve in obremenitev temeljev, kar lahko povzroči lnižji skupni stroški projekta v primerjavi s Q235B.
Za splošne namene, manjše ali nizkoobremenjene projekte,Q235B običajno prinaša boljše gospodarske koristizahvaljujoč nižjim stroškom materiala in ugodnim udobjem obdelave.
Q355B v primerjavi s Q235B za mrežasti jekleni steber: Kako izbrati?
Na podlagi naših izkušenj pri načrtovanju in izdelavi rešetkastih stebrov za različne scenarije industrijske uporabe izbira med rešetkastimi stebri Q355B in Q235B ne bi smela biti ocenjena zgolj glede na stopnjo trdnosti jekla. Najprimernejši razred jekla se določi na podlagi dejanskih projektnih zahtev, vključno zpogoji strukturne obremenitve, stabilnost stebra, zahteve glede lahke teže, storitveno okolje, proizvodne zahteve in skupni stroški projekta.
Q355B zagotavlja večjo trdnost in večji potencial za strukturno optimizacijo, medtem ko Q235B služi kot zanesljiva in ekonomična možnost za običajne projekte. Zato optimalna izbira ni nujno jeklo z večjo trdnostjo, temveč tisto, ki dosega najboljše razmerje med konstrukcijsko zmogljivostjo, varnostjo in ceno.
Izberite jekleni rešetkasti steber Q235B, če se vaš projekt ujema s spodnjim
Nizke do srednje zahteve po osni obremenitvi
Mrežasti stebri z zmerno višino, običajno pod 6 m
Notranje ali zaščitene konstrukcije s pretežno statičnimi obremenitvami
Projekti s strogim proračunskim nadzorom in standardnimi konstrukcijskimi zahtevami
Začasne jeklene konstrukcije ali objekti z relativno kratkimi obdobji delovanja
Izberite Q355B jekleni rešetkasti steber, če se vaš projekt ujema s spodnjim
Velike aksialne kompresijske obremenitve ali visoke{0}}zahteve glede nosilnosti
Visoki rešetkasti stebri, kot so stebri nad 8 m
Industrijske strukture z dolgim-razponom in težka{1}}jeklena ogrodja
Projekti, ki zahtevajo zmanjšano porabo jekla, manjše velikosti elementov ali optimizirane obremenitve temeljev
Industrijske aplikacije na prostem, vključno z elektrarnami, kemičnimi obrati in velikimi logističnimi strukturami
Mednarodni projekti, ki zahtevajo stopnje jekla, primerljive z evropskim strukturnim jeklom S355
Razred jekla Priporočila za izbiro glede na vrsto projekta
| Aplikacija | Priporočena kakovost jekla | Glavni razlog |
|---|---|---|
| Majhni notranji rešetkasti stebri | Q235B | Stroškovno-učinkovit in dovolj močan |
| Začasne jeklene konstrukcije | Q235B | Primerno za-kratkotrajno storitev |
| Standardne industrijske strukture | Q235B / Q355B | Odvisno od konstrukcijskega izračuna |
| Težki industrijski stebri | Q355B | Večja nosilnost- |
| Mrežaste strukture z dolgim-razponom | Q355B | Boljša strukturna učinkovitost |
| Projekti,-občutljivi na težo | Q355B | Potencialni prihranek jekla |
Pri GNEE verjamemo, da je izbira ustreznega razreda jekla le prvi korak k zanesljivi rešitvi jeklene konstrukcije. S podporo naših strokovnih izkušenj pri načrtovanju in izdelavi rešetkastega stebra ter zmožnosti za prilagojene rešitve jeklenih konstrukcij strankam pomagamo pri ocenjevanju projektnih zahtev in izbiri najprimernejše rešitve med Q235B in Q355B.
Ne glede na to, ali potrebujete standardne rešetkaste stebre ali enote, zasnovane po meri za posebne industrijske aplikacije, lahko naša inženirska ekipa zagotovi strokovno svetovanje pri izbiri materiala in rešitve glede na vaše zahteve glede obremenitev, konstrukcijsko zasnovo in pogoje projekta.
Kontaktirajte nas za strokovna priporočila glede izbire materiala in rešitve po meri
Pogosti nesporazumi o rešetkastih jeklenih stebrih Q235B in Q355B
Q355B je vedno boljši od Q235B
Čeprav Q355B zagotavlja višjo mejo tečenja, višji razred trdnosti ne pomeni, da je uporaben za vse projekte rešetkastih stebrov.
Optimalna izbira jekla mora biti celovito določena na podlagi konstrukcijskega izračuna, zahtev glede stabilnosti in ekonomičnosti projekta.
Q355B vedno zmanjša težo jekla
V konstrukciji, ki je odvisna od moči, lahko Q355B dopušča manjše velikosti odsekov.Vendar je pri vitkih rešetkastih stebrih, ki jih ureja stabilnost ali ukrivljenost, lahko učinek zmanjšanja teže omejen.
Q235B ni mogoče uporabiti za velike jeklene konstrukcije
Q235B je še vedno mogoče uporabiti pri številnih projektih jeklenih konstrukcij, če so izpolnjene konstrukcijske zahteve.Izbira jekla je odvisna od inženirskih izračunov in ne zgolj od obsega projekta.
Večja trdnost pomeni boljšo vzdržljivost
Trajnost jeklenih konstrukcij je v glavnem odvisna od protikorozijskih sistemov, zaščite premazov, vzdrževalnih ukrepov in servisnega okolja.Q355B sam po sebi ne ponuja boljše odpornosti proti koroziji kot Q235B.
Potrebujete pomoč pri izbiri Q235B ali Q355B za vaš projekt rešetkastega jeklenega stebra?Obrnite se na našo inženirsko ekipoza strokovna priporočila materialov in prilagojene rešitve.
Vaš zaupanja vreden proizvajalec rešetkastih jeklenih stebrov
Izbira ustreznega razreda jekla je le del uspešnega projekta jeklene konstrukcije. Še pomembneje pa je, da potrebujete profesionalnega proizvajalca, ki lahko zagotovi dobro zasnovo, dosledno kakovost izdelave in zanesljivo dostavo. GNEE je specializirano za načrtovanje, izdelavo in izvoz rešetkastih stebrov in izdelkov iz jeklenih konstrukcij ter ponuja prilagojene rešitve za projekte na področju prenosa električne energije, telekomunikacij, industrijskih delavnic in infrastrukture.
Ponudimo vam lahko:
✅ Po meri izdelani rešetkasti stebri na podlagi gradbenih načrtov, podrobnih risb izdelave ali parametrov projektne obremenitve. Podrobnosti celotnega tipa in nestandardne prilagoditve so na voljo za rešetkaste stebre z dvema/štirima stebroma z letvami ali palicami za vezanje. Naši inženirji lahko pomagajo pri oblikovanju skupne optimizacije.
✅ Dobava običajnih konstrukcijskih jekel Q235B in Q355B, skupaj z enakovrednimi razredi, ki so v skladu s standardi GB, EN in ASTM (S235JR / S355JR), za izpolnitev projektnih zahtev za projekte po vsem svetu.

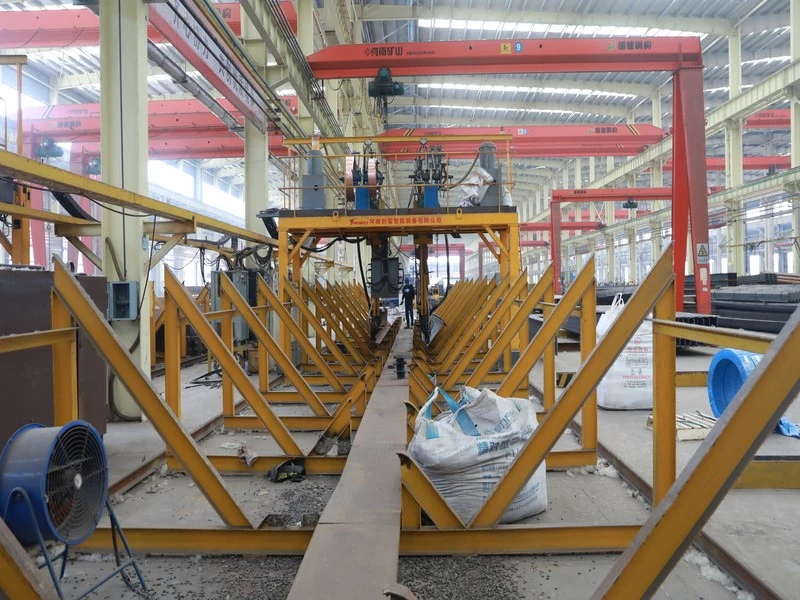

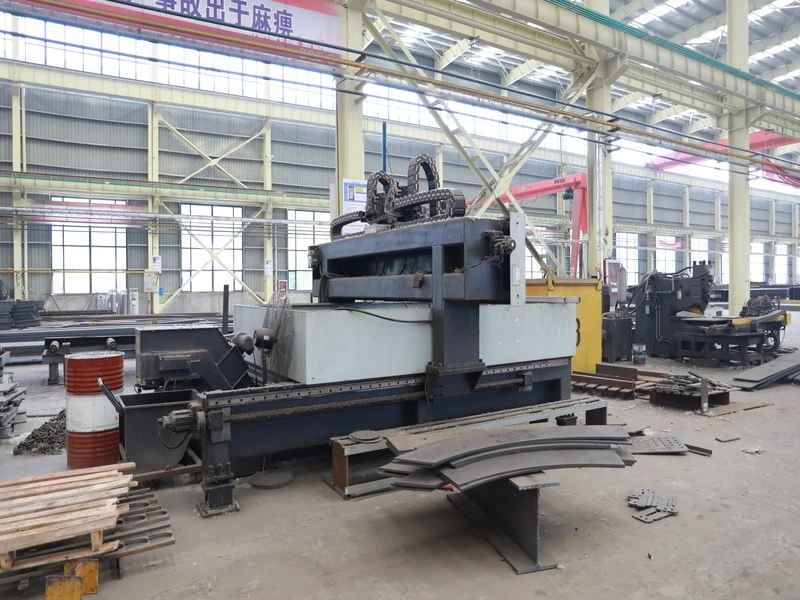

✅ Drobnozrnata izdelava po polnem postopku za rešetkaste stebre: CNC rezanje, pritrjevanje montaže, avtomatsko varjenje pod praškom, visoko natančno vrtanje in rezkanje robov, ravnanje, peskanje, vroče cinkanje/barvanje proti koroziji in drugi popolni proizvodni postopki.

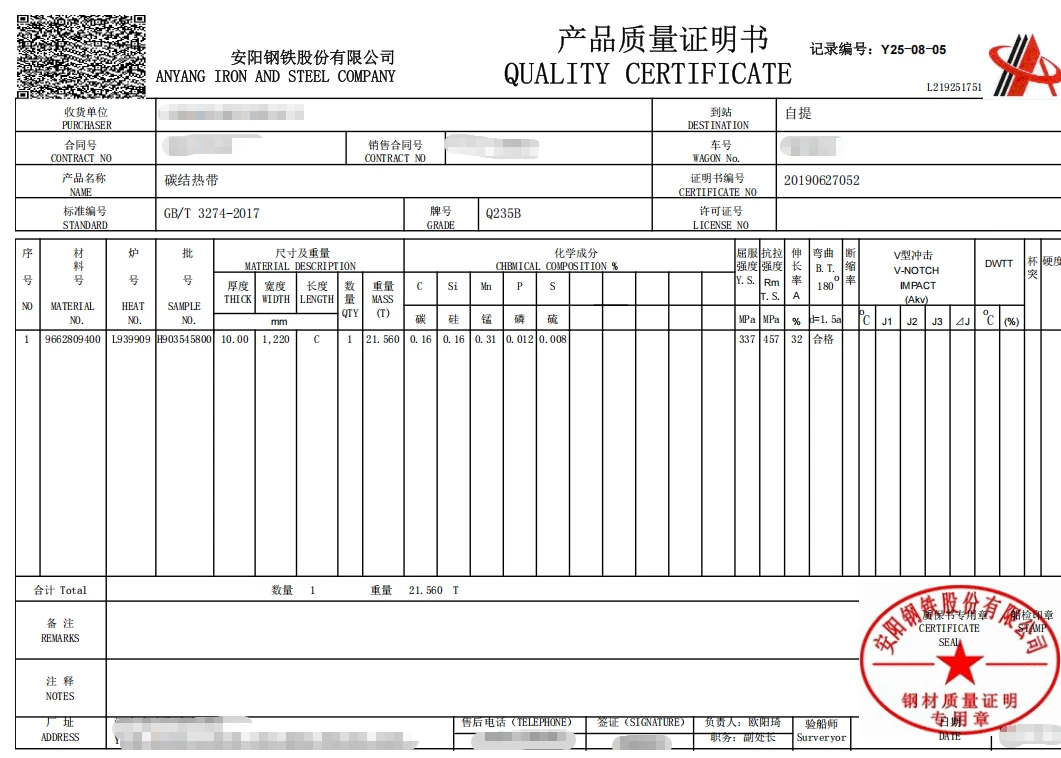

✅ Standardiziran nadzor kakovosti celotnega procesa: ponovni pregled certifikatov surovin, UT/MT neporušitveno testiranje zvarov, ponovno merjenje 3-dimenzionalnih dimenzij, pregled poskusnega sestavljanja glede na obremenitev, vizualni in protikorozijski pregledi pred dobavo, da se strogo zagotovi dimenzijska natančnost in celotna strukturna zanesljivost pri nosilnosti.
✅ Leta praktičnih izkušenj s projekti čezmorske infrastrukture, elektrarn, komunalnih predorov in gradnje tovarn. Dobro pozna izvozno carinjenje, pakiranje in ojačitev zabojnikov ter zaščito pomorskega prometa. Izdelki se veliko izvažajo v jugovzhodno Azijo, Bližnji vzhod, Evropo in druge regije.
✅ Strokovna inženirska podpora na enem mestu: predhodni izračun in izbira razreda jekla, podrobnosti in preverjanje risbe, sledenje napredku proizvodnje, izdaja poročil o inšpekcijskih pregledih pred dobavo, plus navodila za namestitev na mestu in tehnično svetovanje po prodaji.
Za brezplačno tehnično svetovanje in prilagojene ponudbe nas lahko kontaktirate, da izberete najprimernejšo rešitev rešetkastega stebra za vaš projekt.
Pakiranje in dostava rešetkastega stebra
Modularna segmentacija:Stebre razdelite na obvladljive dolžine (običajno manj kot 12–15 m), da se prilegajo standardnim tovornjakom s ploščadimi ploščadmi ali ladijskim zabojnikom.
Površinska zaščita:Odprte rešetkaste spoje in trakove obdelajte s temeljnim premazom proti rjavenju, vročim cinkanjem ali vodoodpornim premazom za zaščito pred korozijo.
Vezanje in pakiranje:Z jeklenimi trakovi ali transportnimi okvirji, pritrjenimi na vijake, povežite manjše diagonalne nosilce in tetive v skupine.
Oblazinjenje:Postavite lesene bloke ali EPE peno med zložene rešetkaste plasti, da se izognete obrabi in upogibanju.
Pritrditev pritrdilnih elementov:Montažne matice točkovno privarite ali jih zapakirajte v označene, vremensko odporne jeklene škatle.
Običajni dobavni rok:Čas dostave jeklenih rešetkastih stebrov Q355B se razlikuje glede na kompleksnost projekta in obseg naročila.
Tipična referenca:
| Vrsta projekta | Tipičen dobavni rok |
|---|---|
| Standardne specifikacije | 20–30 delovnih dni |
| Prilagojeni rešetkasti stebri | 30–45 delovnih dni |
| Infrastrukturni-projekti velikega obsega | 45–60+ delovnih dni |
Opomba: končni razpored dostave bo potrjen na podlagi odobrenih risb, proizvodne količine, inšpekcijskih zahtev in dogovorov o pošiljanju.
Kontaktirajte zdaj, da dobite jeklene rešetkaste stebre
| Opis | Konstrukcijski jekleni rešetkasti stebri |
| Material | Q235B, Q355B/D/E, S235JR, S355JR/J0/J2, ASTM A36, A572 razred 50 |
| Standardno | ASTM, AISC, EN 1090-2, AS/NZS 1554, GB/T 1591 |
| Obdelava kovin | CNC rezanje, avtomatizirano obločno varjenje pod praškom (SAW), varjenje s CO2 zaščito, vrtanje, peskanje |
| Certificiranje | ISO 9001:2015, CE (EN 1090), AWS Welder Qualification, SGS/BV Factory Audit |
| Aplikacija | Industrijske delavnice, skladišča, prenosni stolpi, rudarska infrastruktura, nosilci mostov |
| Natančnost obdelave | V skladu z ISO 13920 razred B ali določenimi projektnimi zahtevami (običajno ±2 mm) |
| Površinska obdelava | Vroče-pocinkano (ISO 1461), epoksi cink-bogati temeljni premaz, poliuretanski zaključni premaz, Sa 2,5 Peskanje |
| Transport | Pomorski tovor (kontejner 40'OT/FR) ali prevoz razsutega tovora |
| Podpora za oblikovanje | Tekla Structures (3D modeliranje), AutoCAD (trgovinske risbe) |
| Podrobnosti pakiranja | Standardni paket/paleta ali zabojnik/po prilagojenih specifikacijah |
| MOQ | Majhno naročilo je sprejeto |
pogosta vprašanja:
Katere so ključne razlike med jeklom Q235 in Q355?
Q235 je najšibkejši razred jekla in se najpogosteje uporablja v gradbeništvu. Običajno se uporablja za tramove ali stebre, ki niso izpostavljeni velikim napetostim ali velikim obremenitvam. Q355 je močnejši od Q235 in se lahko uporablja v situacijah, kjer so ekstremnejše napetosti ali velike obremenitve.
Bo Q355B stal več kot Q235B za moj celoten projekt?
Ne vedno, dva scenarija:
Majhen projekt z majhno obremenitvijo: skupni stroški Q235B so cenejši. Nizka obremenitev ne more izkoristiti moči Q355, optimizacija tankih plošč ne more nadomestiti višje cene surovin.
Velik projekt s srednje velikimi in velikimi obremenitvami: Q355B prihrani skupne stroške. 20%-30% manjša teža jekla izravna višjo ceno na enoto; stroški pomorskega prevoza, dviganja in temeljnega betona prav tako padejo. Nudimo brezplačen izračun primerjave materiala na podlagi vaše risbe obremenitve, da prikažemo natančno razliko v stroških.
Ali lahko zmešam Q235B in Q355B v enem projektu rešetkastega stebra?
Dovoljeno, če to odobri projektant. Tipičen pristop: glavni rešetkasti stebri za velike obremenitve v Q355B; sekundarne opornice in lažji členi v Q235B za optimizacijo proračuna. Opomba: spoji različnih razredov potrebujejo ustrezne varilne dodatke. Na proizvodnih risbah jasno označimo območja materiala in temu prilagodimo varilne postopke.
Če preklopim s Q235B na Q355B, ali lahko zmanjšam dimenzije odseka rešetkastega stebra?
ja Za enako nosilnost Q355B omogoča tanjše cevi s tetivami in letve, zato se lahko celotna zunanja velikost stebra zmanjša. To je zelo dragoceno za projekte prenove z ozkimi rezerviranimi odprtinami ali omejenim odtisom temeljev. Končne mere se potrdijo s konstrukcijskim izračunom.
