Kaj so vroče valjani in varjeni H-stebri?
H-prerezni stebri so glavni navpični nosilni-elementi jeklenih konstrukcij, ki se pogosto uporabljajo v industrijskih mlinskih zgradbah, več-nadstropnih okvirih, mostovih in portalnih togih okvirjih. V praksi je isti profil mogoče izdelati na dva bistveno različna načina, izbira med njima pa vpliva na razpoložljivost odsekov, mehansko obnašanje, nadzor kakovosti in stroške projekta.
Vroče{0}}stolpci H-prereza
Vroče{0}}valjani H-profili so oblikovani iz ogrete jeklene gredice v univerzalni valjarni. Mreža in prirobnice so oblikovane v enem neprekinjenem zaporedju prehodov, tako da je končni element en sam integralni kos brez vzdolžnih varjenih šivov. Standardizirane serije, kot so HW/HM/HN (GB/T 11263), oblike W (ASTM A6/A992) in oblike HE/HP (EN 10025-2), pokrivajo večino običajnih konstrukcijskih situacij. Ker mere in tolerance določi obrat, so vroče{10}}valjani profili običajno na voljo na zalogi in so zelo primerni za hitro nabavo.

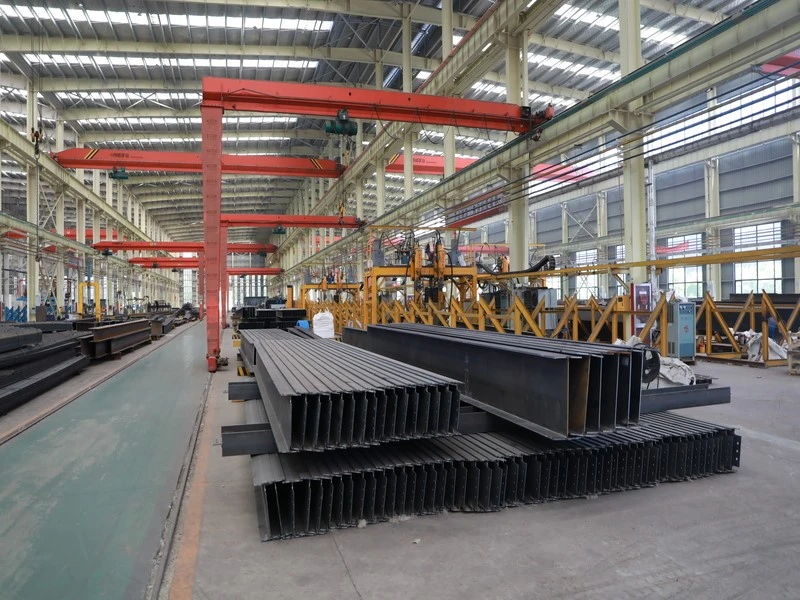

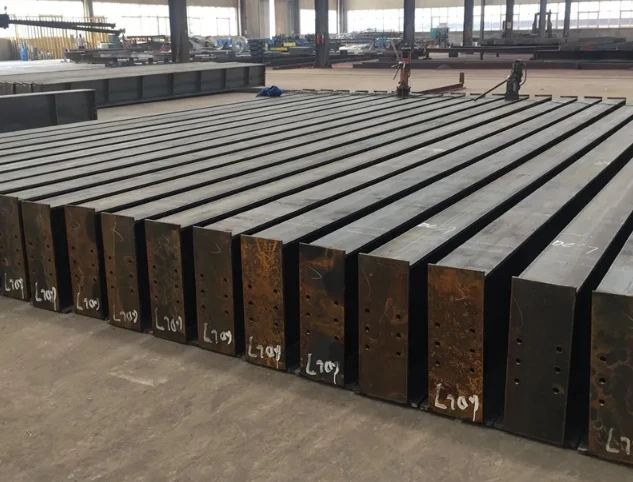

Varjeni (vgrajeni) stebri H-predelov

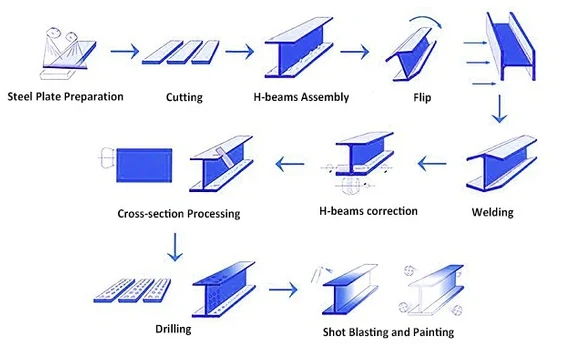

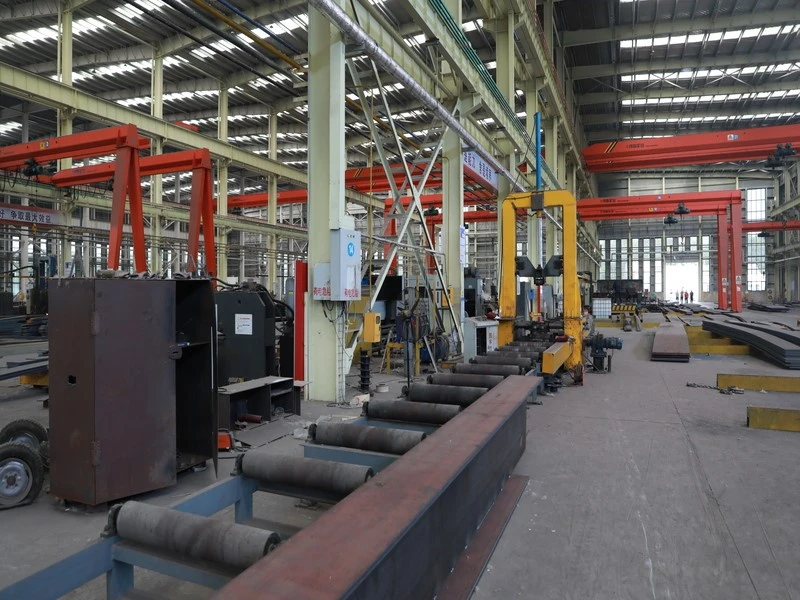

Varjeni -predelni stebri so izdelani z rezanjem prirobnic in plošč na zahtevane mere, njihovim sestavljanjem v-vpenjalno pripravo in spajanjem z avtomatskim varjenjem pod praškom (SAW). Globino, širino prirobnice in debelino plošče je mogoče poljubno prilagoditi, zaradi česar so vgrajeni-rezki praktična možnost za prevelike ali ne-standardne stebre, vključno s stožčastimi in spremenljivo-globinskimi stebri. Spoji-na-prirobnici so vzdolžni zvari, zato izdelava sledi odobrenemu postopku varjenja s pregledom in-neporušnim testiranjem (NDT).

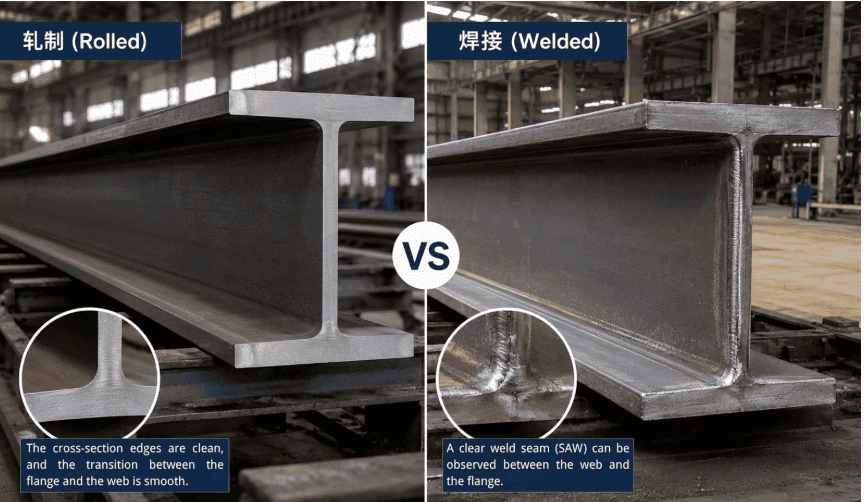

Ključne razlike med vroče-valjanimi in varjenimi stebri
Spodnja tabela povzema inženirske-pomembne razlike med obema proizvodnima potema.
| Postavka | Vroče-valjani H-prerez | Varjen (zgrajen-) H-prerez |
|---|---|---|
| Postopek oblikovanja | Integrirano vroče valjanje iz ene gredice; brez vzdolžnih zvarov | Rezanje plošč, prilega-in obločno varjenje pod praškom; vzdolžni zvari na spojih-na -prirobnici |
| Razpon odseka | Samo standardna serija mlinov (GB/T 11263, ASTM A6, EN 10025-2) | Globina, širina in debelina plošče po meri; možni so preveliki, ultra{0}}debeli in zoženi deli |
| Dimenzijska toleranca | Nadzoruje mlin v skladu s standardom za izdelke (npr. ASTM A6, EN 10034) | Nadzorovano z tolerancami pri izdelavi (npr. EN 1090-2) in prakso ravnanja |
| Preostala napetost | Na splošno nižje in bolj enakomerno porazdeljene | Preostala napetost,-ki jo povzroči varjenje v bližini spojev; upravljajo postopek, zaporedje in neobvezna toplotna obdelava po -varjenju |
| Utrujenost | Brez varjenih detajlov; zasnova proti utrujenosti sledi veljavnemu kodeksu (npr. EN 1993-1-9) | Podrobnosti zvara so razvrščene- glede na utrujenost; zmogljivost je odvisna od profila zvara, kakovosti in NDT |
| Razpoložljivost | Standardne velikosti zalog; krajši dobavni rok | Izdelano po naročilu; dobavni rok je odvisen od tonaže in stanja črpanja |
| Stroškovni dejavniki | Cena materiala valjanega profila | Material plošče plus rezanje, varjenje, pregled in ravnanje |
Mehanska zmogljivost in nadzor kakovosti
Obe proizvodni poti lahko zadovoljita zahteve glede trdnosti in stabilnosti, če je odsek pravilno izbran in izdelan. Vroče{1}}valjani profili ponujajo enakomerne lastnosti materiala po prečnem-prerezu, ker tok zrn sledi valjanemu profilu. Varjeni profili koncentrirajo strukturni material tam, kjer ga dizajn potrebuje, zato prevladujejo pri težkih, prevelikih in ne-standardnih aplikacijah.

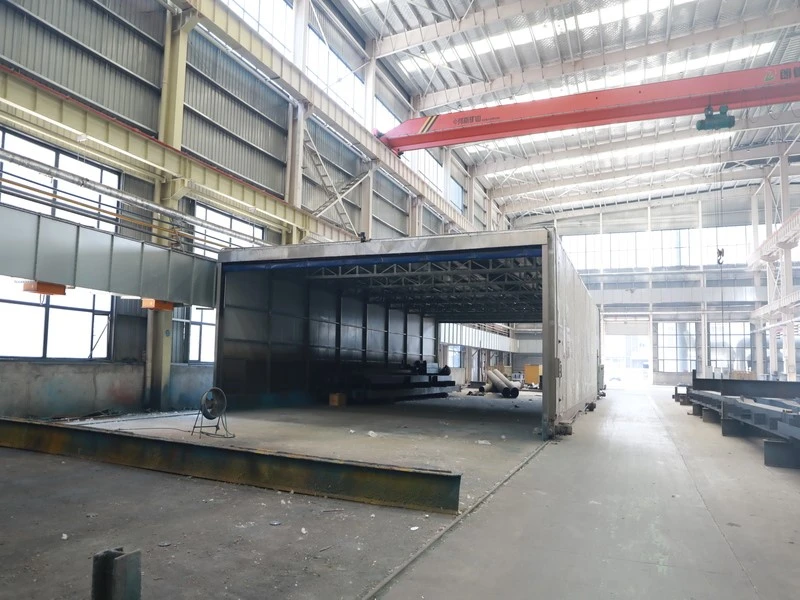

Kakovost varjenja je odločilni dejavnik za-zgrajene stebre. Izdelava mora slediti kvalificiranemu postopku varjenja, končni zvari pa morajo biti sprejeti glede na ravni kakovosti EN ISO 5817 ali veljavno kodo. NDT, kot je ultrazvočno testiranje (UT) ali testiranje magnetnih delcev (MT), se izvaja v razmerju, ki ga zahteva specifikacija projekta. Za zaščito pred korozijo so površine običajno peskane do Sa 2,5 v skladu z ISO 8501-1 pred nanosom sistema premazov, zasnovanega v skladu z ISO 12944, ali vročega cinkanja v skladu z ISO 1461.
Kako izbrati: vroče-valjano ali varjeno?
Izbira je oblikovalska odločitev, ki temelji na obremenitvi, geometriji in razporedu. Naslednje smernice odražajo običajno inženirsko prakso.
Standardni profili znotraj proizvodnega programa, običajni okvirji in hitri-projekti: vroče{1}}valjani H-profili so običajno ekonomična prva izbira.
Predimenzionirani, ultra{0}}debeli, stožčasti ali kako drugače ne-standardni profili, ki presegajo zmogljivost valjanja: potrebni so varjeni H-rezili.
Dinamično obremenjeni ali utrujenost-kritični členi: razred utrujenosti vsakega varjenega detajla je treba preveriti glede na veljavno kodo (npr. EN 1993-1-9); vroče valjani profili brez varjenih detajlov poenostavljajo to preverjanje.
Visoko-seizmične aplikacije: duktilnost določajo vitkost elementov, povezava in plastični mehanizem; obe proizvodni poti lahko izpolnita seizmične zahteve, če sta ustrezno zasnovani.
Razred materiala in veljavni standardi
Skupni strukturni razredi za stebre H-preseka z njihovimi najmanjšimi določenimi mejami tečenja vključujejo naslednje.
| Ocena | Veljavni standard | Min. meja tečenja | Tipična uporaba |
|---|---|---|---|
| A36 | ASTM A36/A36M | 250 MPa (36 ksi) | Splošno konstrukcijsko jeklo |
| A572 Gr. 50 | ASTM A572/A572M | 345 MPa (50 ksi) | Vijačni in varjeni elementi- z visoko trdnostjo |
| A992 | ASTM A992/A992M | 345-450 MPa (50-65 ksi) | Č-oblikujte okvirne člene |
| S235JR / S355JR | EN 10025-2 | 235 / 355 MPa | Evropsko konstrukcijsko jeklo |
| Q235B | GB/T 700 | 235 MPa | Splošno ogljikovo konstrukcijsko jeklo |
| Q355B/C/D/E | GB/T 1591 | 355 MPa | Nizko{0}}legirano jeklo-visoke trdnosti; energija udarca 27 J pri 20 / 0 / -20 / -40 C |
Pogosto zastavljena vprašanja
Ali lahko varjeni H-stebri prestanejo pregled neodvisne- tretje strani?Da, ko izdelava sledi odobrenemu postopku varjenja in specificiranemu NDT. Certifikati o materialih in poročila o inšpekcijskih pregledih zvarov so priloženi vsaki pošiljki, na zahtevo kupca pa je mogoče organizirati pregled neodvisne tretje-stranke.
Ali so varjeni H-profili močnejši od vroče{1}}valjanih?Ne inherentno. Trdnost je določena z vrsto jekla in lastnostmi profila. Varjeni profili zmagajo tam, kjer zasnova potrebuje dimenzije izven območja rezanja; vroče{2}}valjani profili zmagujejo zaradi enotnosti in preprostosti standardnih velikosti.
Kateri standardi urejajo tolerance stebrov prereza H-?Vroče{0}}valjani profili sledijo standardu za izdelke, na primer ASTM A6 za W oblike ali EN 10034 za I/H profile. Varjeni deli sledijo izvedbenim tolerancam, kot je EN 1090-2.
Ali je treba varjene -stebre -termotno obdelati po varjenju?Samo, če je določeno z zasnovo ali projektnim standardom. Toplotna obdelava-po varjenju je možnost za razbremenitev preostalih napetosti v debelih ali{2}}kritičnih delih zaradi utrujenosti; za večino struktur zadoščata nadzor postopka in NDT.
Katera površinska zaščita se uporablja za izvozno dostavo?Standardna praksa je peskanje do Sa 2,5 (ISO 8501-1), temeljni-bogat cinkom in določeni zaključni premazi ali vroče cinkanje (ISO 1461) za agresivna okolja. Sistem je izbran glede na kategorijo korozivnosti na mestu v ISO 12944.
Ali je mogoče v enem naročilu dobaviti vroče{0}}valjene in varjene stebre?ja Z dvojnimi proizvodnimi linijami je mogoče izdelati in dostaviti standardne vroče{1}}odseke za običajne dele in varjene vgrajene-odseke za posebne člene. Prebrskajte našo celotno ponudbo jeklenih stebrov in nosilcev za portalne okvirje, mlinske zgradbe in več-nadstropne strukture.
