Purlins & Girts
Kaj so jeklene gredice in pasovi?
Grede in pasovi so sekundarni strukturni členi zgradb z jeklenim{0}}ogrodjem. Gobe potekajo na strehi, da podpirajo strešne plošče in prenašajo obremenitve strehe na glavni okvir, medtem ko pasovi potekajo vodoravno v stenah, da podpirajo stenske plošče in se upirajo obremenitvam vetra. Skupaj vežejo ovoj zgradbe na primarni jekleni okvir.
Oboje je običajno valj-oblikovano v C-prerez ali Z-odsek iz pocinkanega hladno-oblikovanega jekla — lahek, dimenzijsko natančen,-odporen proti koroziji in hiter za namestitev. Pogosto se uporablja v vnaprej-zgrajenih stavbah, industrijskih delavnicah, skladiščih, tovarnah in komercialnih strukturah. Ta stran vam pomaga tudi pri izbiri med C in Z, nastavitvi razmika in izbiri pravega cinkanja.

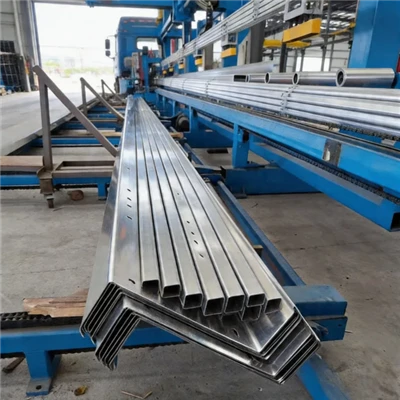

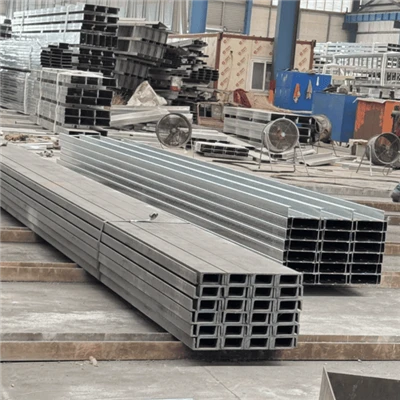

Naša ponudba letvic in ovratnic
Purlins vs. Girts: Kakšna je razlika?
| Faktor | Grede (streha) | Obloge (stenske) |
|---|---|---|
| Položaj | Streha — podporne strešne plošče | Stene — podporne stenske plošče |
| Glavne obremenitve | Lastna-teža strehe, dvig snega in vetra | Stranske obremenitve vetra, prenesene na glavni okvir |
| Tipičen odsek | C / Z | C / Z / težji stenski pasovi |
| Povezava | Pritrjen/privijačen na strešne nosilce | Privijačen na stebre/stenske okvirje |
Niste prepričani, kateri ustreza vašemu dizajnu?Pošljite namvaše risbe in naši inženirji opravijo preverjanje odsekov 1:1 – brezplačno.
Vloge jeklenih gred in opornikov
Prenos obremenitve
Neposredno prenesite mrtve in žive obremenitve s strešnih ali stenskih plošč, kot so obremenitve vetra in snega, in jih varno prenesite na glavni togi okvir.
Povečanje stabilnosti
Oblikujte stabilen sistem z glavnimi nosilci prek konektorjev, vključno z obešenimi palicami in opornimi oporniki, da preprečite bočno nestabilnost glavnega jeklenega okvirja.
Seizmična zaščita
Zagotovite prostorsko omejitev ob potresih ali močnih vetrovih, da absorbirate in porazdelite horizontalne zunanje sile.
Prednosti jeklenih gred in trakov
Visoka trdnost in majhna teža
Izdelano s hladno oblikovano tankostensko tehnologijo s tipično debelino od 1,5 mm do 3,0 mm, večinoma v profilih C-prereza ali Z-prereza. V primerjavi z običajnimi vroče valjanimi jeklenimi profili zmanjša lastno težo strešnih sistemov za 30–50 %.
01
Natančnost in visoka učinkovitost
Standardizirana tovarniška predizdelava doseže toleranco položaja lukenj pod 1 mm. Montaža z vijaki je sprejeta na kraju samem, kar skrajša gradbeni cikel za več kot 40 % v primerjavi s tradicionalnimi betonskimi konstrukcijami.
02
Stroškovno učinkovita zmogljivost razpona
Konvencionalni ekonomični razpon je od 4 m do 6 m. Ko se Z-prerezi uporabijo z neprekinjeno razporeditvijo prekrivnih spojev, se upogibna zmogljivost izboljša za približno 30 % v primerjavi s preprosto podprto zasnovo z enim razponom.
03
Hitra namestitev spletnega mesta
Popolnoma tovarniško izdelana in povezana z vijaki na kraju samem brez potrebe po mokrem delu. Učinkovitost gradnje je več kot podvojena v primerjavi s tradicionalnimi betonskimi komponentami, kar skrajša celoten načrt projekta.
04
Odseki C proti Z — katerega izbrati?

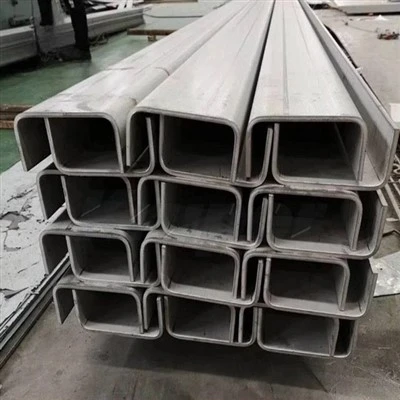

Oddelek C-
Težišče na sredini -enostavno končno detajliranje, primeren za manjše razpone, enostavne strehe, stenske pasove in odprtine z okvirji.

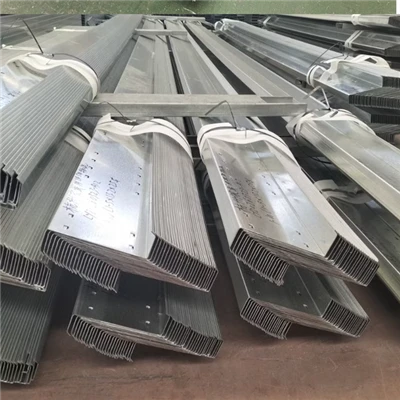

Oddelek Z-
Nest & lap skupaj zazvezni razponi— idealno za velike industrijske strehe in dolge strehe. Moč se izboljša s-prekinjenostjo sklepov.
Hitro pravilo: velika streha → Z; preprosti kratki razponi in stenski pasovi → C. Še vedno negotov →pošljite svoje nakladanje, bomo potrdili.
Kako izbrati: hiter prvi-prehod
Izbira je odvisna odrazpon, obremenitve in izpostavljenost. Ta hitra referenca vam daje trdno izhodišče – potrdimo končni del, razmik in premaz glede na vašo risbo.
| Aplikacija | Tipičen razpon | Priporočena rubrika | Razmik (začetek) | Premaz |
|---|---|---|---|---|
| Industrijska / velika streha | 9 – 12 m+ | Z-odsek, neprekinjen krog | Odvisno od-strešne pločevine | Vroča{0}}potopna Z200–Z275 |
| Delavnica / majhna streha | 4 – 6 m | C-oddelek | ≈ 1.5 m | Z120–Z180 |
| Stenske obloge | Nagib stebra | C ali Z del | Odvisno-od obremenitve od vetra | Z180–Z275 |
| Težka streha / veliko prizorišče | 12 m+ | Z-odsek + oporo | Zasnovan | Z275+ ali predbarvanje |
Hitra pot: ① določite razpon in vrsto strehe → ② preverite obremenitve (veter, sneg, mrtvo) → ③ izberite C ali Z → ④ izberite premaz glede na izpostavljenost in pred-luknjanje na risbo. Pošljite nam jih in potrdimo podrobnosti s ponudbo.
Uporaba jeklenih gred in opornikov
Delavnice industrijskega jekla:glavna sekundarna struktura za strešne in stenske obloge, podporne strešne plošče in stenske pločevine, izboljšanje splošne togosti stavbe, odpornosti proti vetru in potresne učinkovitosti.
Skladišča in logistični parki z jeklenimi konstrukcijami:idealno za zgradbe z velikim-razponom in odprtim-razponom z lahko strukturo in hitro montažo za standardne industrijske projekte.
Letalski hangarji in velika prizorišča:z-predelne gredice zagotavljajo odlično kontinuiteto konstrukcije in odpornost na upogibanje za izpolnjevanje zahtev-velikega razpona strehe in visoke obremenitve vetra.
Kmetijske jeklene zgradbe:pogosto se uporablja za kmetijske lope, zavetišča za živino in rastlinjake z zanesljivo proti-korozijsko učinkovitostjo na prostem.
Podporne strukture za sončne PV:c/u jekleni profili služijo kot sekundarne podporne in ojačitvene komponente za strešne solarne sisteme.
Pred-konstruirane jeklene zgradbe PEB:standardni sekundarni konstrukcijski elementi za modularno montažno jekleno konstrukcijo s hitro montažo na -gradbišču.
Obnova in ojačitev jeklenih zgradb:uporablja se pri nadgradnji streh in sten, strukturni ojačitvi in rekonstrukciji starih projektov z velikostmi profilov po meri.
Standardne dimenzije odseka
Običajne serije C- in Z-prerezov pri proizvodnji hladno-oblikovane grede/obrobe, s teoretično težo na meter za referenco. Na voljo so globine po meri do 300 mm.
| Odsek (h × b × c) | Vrsta | Debelina | Teža (kg/m, ref.) | Tipičen razpon |
|---|---|---|---|---|
| C100 × 50 × 20 | C | 2,0 mm | ≈ 3.8 | 4 – 5 m |
| C120 × 50 × 20 | C | 2,0 – 2,5 mm | ≈ 4.1 – 5.1 | 4 – 6 m |
| C140 × 50 × 20 | C | 2,0 – 2,5 mm | ≈ 4.4 – 5.5 | 5 – 6 m |
| C160 × 60 × 20 | C | 2,0 – 2,5 mm | ≈ 5.0 – 6.3 | 6 – 7 m |
| C200 × 70 × 20 | C | 2,0 – 3,0 mm | ≈ 5.3 – 8.0 | 7 – 8 m |
| C250 × 80 × 20 | C | 2,5 – 3,0 mm | ≈ 8.4 – 10.1 | 8 – 9 m |
| Z200 × 70 × 20 | Z | 2,0 – 2,5 mm | ≈ 6.0 – 7.5 | 6 – 8 m |
| Z220 × 75 × 20 | Z | 2,0 – 2,5 mm | ≈ 6.4 – 8.1 | 7 – 9 m |
| Z250 × 80 × 20 | Z | 2,5 – 3,0 mm | ≈ 8.8 – 10.6 | 8 – 10 m |
| Z300 × 90 × 20 | Z | 2,5 – 3,5 mm | ≈ 10.2 – 14.3 | 10 – 12 m |
Opomba: uteži so teoretične; vsak kos izrežemo po vaši risbi s CNC natančnostjo. Na zahtevo so na voljo globine, debeline in vzorci lukenj po meri.
Specifikacije na prvi pogled
| Parameter | Običajni obseg/možnost |
|---|---|
| Globina odseka | 80 – 300 mm (po meri) |
| Debelina stene | 1,0 – 3,5 mm (odvisno od debeline jeklene-pločevine) |
| Vrsta jekla | Ekvivalenti Q235 / Q345 ali G350 / G450 / G550 |
| Premaz | Vroče-cinkano (Z120 – Z275+), prebarvano / po meri |
| Izdelava | CNC razrez-na-dolžino, pred-presekavanje, hišno-žigosanje, krivljenje |
| Standardi | ASTM A653 / EN 10346 / AS/NZS 4600 / GB/T 6723 |
| Kakovost | SGS/BV-inšpekcija tretjih oseb, popolni MTC in certifikati |
Opomba: Pišite nam za prenos celotnega tehničnega lista in razponskih tabel, ki ustrezajo vaši risbi.
Zakaj izbrati nas?
Dobavljamo jeklene grede C-prereza in Z-prereza skupaj s prečnimi nosilci. Razpoložljive površinske obdelave vključujejo vroče cinkanje in predhodno cinkanje. Storitve izdelave po meri, kot so rezanje na dolžino, predhodno prebijanje in predhodno krivljenje, so na voljo glede na zahteve naročnika. Vsi izdelki so skladni z GB, ASTM, EN, AS/NZS in drugimi ustreznimi standardi.
Mednarodna standardna proizvodnja in popolne kvalifikacije
Izdelujemo doASTM / EN / AS-NZS / GBin dobava polnaMTC certifikati materialov in certifikati za cinkanje. Za carinjenje je podprt-pregled SGS/BV tretjih oseb.
Visoko{0}}natančna izdelava in enostavna namestitev
Povsem-avtomatske-hladne linije za oblikovanje zCNC razrez-na-dolžino in pred-prebijanjedržite luknjo-toleranco pod1 mm, ujemanje risb 1 proti 1 — namestitev ob prihodu, brez predelave.
Celovit-storitev prilagajanja
Ne-standardni prerezi, debelina sten, nepravilni vzorci lukenj inprekr{0}}strukture sklepovso narejeni na projekt, s hitrim vzorčenjem in nato množično proizvodnjo.
Strokovna podpora celotnega-cikla
Ena--tehnična in izvozna ekipa:pregled risb, spremljanje-proizvodnje, pregled-nakladanja kontejnerja, navodila za namestitev— s hitro po-prodajno podporo.
Storitve površinske obdelave
Vaša izpostavljenost odloča o pravem zaključku — in v-hiši poskrbimo za celotno ponudbo: vroče-cinkanje (Z120–Z275+), predhodno lakiranje in stopnje cinka po meri na zahtevo.
| Možnost zaključka | Usmerjen na | Izid |
|---|---|---|
| Pred-cinkano / Z120–Z180 | Notranjost, suha | Stroškovno-učinkovita standardna zaščita |
| Vroče{0}}cinkano Z200–Z275 | Splošna zunanjost | Daljša življenjska doba, manj vzdrževanja |
| Z-plast Z275+ z visoko vsebnostjo cinka / predbarvan | Obalno, vlažno, industrijsko | Največja odpornost proti koroziji |
Niste prepričani, kateri zaključek?Povejte nam svoje spletno mesto in okolje— priporočamo pravo plast cinka in priložimo certifikat o cinkanju.
Naš proizvodni proces
1. Odvijanje in izravnavanje
Pocinkana ali prebarvana jeklena tuljava se pred oblikovanjem odvije in izravna, da se zagotovi raven, skladen trak.
2.Hladno valjanje-oblikovanja v rez
Trak se zvit-oblikuje v profil C ali Z glede na vašo risbo prek 10+ avtomatiziranih linij za oblikovanje.
3.CNC izrez-na-dolžino in pred-prebijanje
CNC natančno rezanje in pred{0}}prebijanje nastavi vsako luknjo – luknje za reže, zakovice in vijake – glede na risbo s toleranco pod 1 mm.
4. Ravnanje in pregled
Vsak člen je poravnan in dimenzijsko preverjen glede na risbo, preden gre naprej.
5. Površinska obdelava / galvanizacija
Premaz se nanese z izpostavljenostjo — vroče-cinkanje (Z120–Z275+) ali predbarvanje — in se potrdi s certifikatom za premaz.
6. Pakiranje in odjava QC-
Končni QC, materialni certifikati in varno pakiranje; vsaka serija je sledljiva in pripravljena za odpremo.
Vsak korak poteka na popolnoma-avtomatskih-linijah za hladno oblikovanje s CNC natančnostjo — toleranca lukenj pod 1 mm, deli se ujemajo z risbami 1:1.
Kontrola kakovosti za grede in obloge
| Kontrolna točka | Nadzorni standard | Metoda pregleda |
|---|---|---|
| Surovina | Vrsta jekla in tuljava po naročilu (Q235/Q345 ali G350–G550) | MTC certifikat materiala, sledljivost serije |
| Dimenzija preseka (v, b, ustnica) | Znotraj tolerance risbe — GB/T 6723 / ASTM / EN | Preverjanje čeljusti in šablone pri vsaki vožnji |
| Debelina stene | 1,0 – 3,5 mm na naročilo | Mikrometrsko vzorčenje |
| Dolžina reza | Po risbi velja toleranca dolžine | CNC rezanje + preverjanje-merilnega traku |
| Položaj luknje (reža, zakovica, vijak) | < 1 mm from drawing | CNC pred{0}}prebijanje + preverjanje predloge |
| Ravnost in zasuk | V okviru standardne meje | Preverjanje-ravnega roba |
| Cinkanje/prevleka | Z120 – Z275+ po naročilu | Merilnik-debeline premaza + potrdilo |
| Končni QC in dokumenti | Paketna odjava- | Pregled dokumentov; Tretja oseba SGS/BV-na zahtevo |
Preverjanje dolžine in svežnja
Preverjanje velikosti razdelka
Preverjanje debeline stene
Pakiranje, transport in dobavni rok
| Oder | Kaj počnemo | Običajni dobavni rok |
|---|---|---|
| Proizvodnja | Standardni C/Z odseki iz založenih zvitkov na avtomatiziranih oblikovalnih linijah | 7 – 15 dni |
| Izdelava po meri | Ne-standardni deli, pred-preluknjani glede na risbo, določen premaz | 15 – 25 dni |
| Pakiranje | Snopi-z jeklenimi trakovi na lesenih paletah ali zabojih, zaščita robov za pomorski tovor | Vključeno v proizvodnjo |
| Izvozna dokumentacija | Seznam pakiranja, komercialni račun, MTC in potrdila o inšpekcijskih pregledih, preverjanje-nakladanja kontejnerja | Pripravljeno ob odpremi |
| Pošiljanje in dostava | Pomorski/zračni/železniški po potrebi; tranzit je odvisen od ciljnega pristanišča | ≈ 20 – 40 dni po morju |
Opomba: časi so reference - točne datume potrdimo z vašo ponudbo. MOQ in količine v razsutem stanju so po dogovoru.
pogosta vprašanja:
Kakšna je razlika med hladno{0}}oblikovanimi in vroče{1}}valjanimi gredi?
Hladno{0}}oblikovane grede so valj-izdelane iz tanke pocinkane pločevine — lažje, bolj{2}}odporne proti koroziji in hitrejše za namestitev, zaradi česar so ekonomična izbira za sekundarne elemente. Vroče{4}}valjani profili so težji in se uporabljajo predvsem v primarnih okvirjih.
Kako so gredi in pasovi nameščeni in povezani s konstrukcijo?
Pritrjeni so z vijaki ali pritrjeni na glavni okvir - grede na strešne nosilce, pasovi na stebre. V dolgih razponih povešene palice vežejo grede, vetrne-opore pa vežejo pasove na okvir. Ob vsaki dostavi zagotovimo navodila za namestitev.
Kako dolgo trajajo pocinkane gredice in pasovi?
Življenjska doba je odvisna od plasti cinka in okolja: prevleka Z275+ služi desetletja v večini podnebij. Priskrbimo certifikat o premazu, da lahko preverite specifikacijo glede na vaše potrebe.
Kakšen razpon in obremenitev lahko prenesejo vaše grede?
Zmogljivost je odvisna od preseka, razmaka in uporabljenih obremenitev. Zagotavljamo preverjene podatke o razponu/obremenitvi, ki se ujemajo z vašo risbo in vašimi lokalnimi vrednostmi vetra in snega – potrjeno s ponudbo.
Ali nudite risbe DWG/BIM in uradno ponudbo?
ja Brezplačno pregledamo vašo risbo, na zahtevo dobavimo datoteke DWG/BIM in damo razčlenjeno ponudbo, ki zajema specifikacije, pakiranje in pošiljanje.
Ali lahko naročim majhno poskusno količino pred množičnim naročilom?
Absolutno – poskusna naročila so dobrodošla, tako da lahko najprej potrdite kakovost in namestitev. Nato se razširimo na množično proizvodnjo s stabilnim dobavnim časom.
Ali izvažate po vsem svetu in katere Incoterms podpirate?
Izvažamo na večino svetovnih trgov in podpiramo FOB, CIF in CFR, DDP pa je na voljo na zahtevo. Vsak kontejner je pred nakladanjem pregledan.
Ali so vaše grede primerne za obalna, potresna ali-vetrna območja?
ja Za obalna mesta priporočamo višjo plast cinka, za vetrna/potresna območja pa načrtujemo dodatno oporo in kontinuiteto kroga - povejte nam svojo lokacijo in prilagodili bomo dobavo.
Kot eden najbolj profesionalnih proizvajalcev in dobaviteljev gred in pasov na Kitajskem imamo-vodilno svetovno proizvodno opremo in močne proizvodne zmogljivosti. Bodite prepričani, da boste v naši tovarni kupili prilagojene pasove in pasove po konkurenčni ceni. Za ponudbo nas kontaktirajte zdaj.
