Pritrdilni elementi







Pritrdilni elementi za jeklene konstrukcije so sklopi vijakov – ujemajoči se vijaki, matice in podložke – izdelani po strogih mehanskih in dimenzijskih standardih za varnost-kritične povezave v jeklenih zgradbah, mostovih in daljnovodnih stolpih. Uporabljata se dve vrsti povezav: nosilni-tip, kjer se sorniki uprejo na povezane plošče (sekundarni okvir, gredi), in zdrsno-kritični, kjer pred-napeti sorniki vpnejo spojne površine pred obračanjem ali utrujenostjo (povezave primarnega nosilca-z-stebrom). Pred-napetost je dosežena z-nadzorom navora ali zvitimi-sorniki (F1852).



Standardi vključujejo ASTM F3125 (težki šestrobi konstrukcijski vijaki A325/A490/F1852), F1554 (sidrni vijaki), EN 14399 in GB/T 1228–1231. Ocene se gibljejo od 4,8 do 10,9/12,9. Prevleka mora ustrezati kakovosti in okolju: vroče-cinkanje do 8,8 (zaščita pred korozijo), dakromet/mehansko cinkanje za 10.9+ (preprečevanje vodikove krhkosti).







GNEE izdeluje strukturne sklope vijakov po štirih veljavnih standardih spodaj. Vsak standard ureja določen regionalni trg – stopnje niso zamenljive. Uporabite to referenco, da uskladite svojo specifikacijo projekta s pravilnim standardom in razredom.



Standardno	Izvor	Ocena	Min. Natezna	Tipična uporaba
ASTM F3125 A325	Severna Amerika	—	120 ksi (827 MPa)	Vijačni jekleni spoji, gradbeni okvirji, mostovi
ASTM F3125 A490	Severna Amerika	—	150 ksi (1040 MPa)	Visok{0}}primarni priključki, težki nosilci
ASTM F3125 F1852	Severna Amerika	—	120 ksi (827 MPa)	Odvijte-vijak za kritične-povezave
ASTM F1554	Severna Amerika	36 / 55 / 105	60/75/125 ksi	Sidrni vijaki za sidranje temeljev
EN 14399 HR	Evropi	8.8 / 10.9	800 / 1040 MPa	Evropski-standardni strukturni vijaki
EN 14399 HV	Evropi	10.9	1040 MPa	Sklopi šestrobih-vtičnic za pred-napete spoje
GB/T 1228–1231	Kitajska	8.8s / 10.9s	800 / 1040 MPa	Kitajske-standardne jeklene konstrukcije, mostovi
ISO 898-1	Mednarodni	4.8–12.9	400–1220 MPa	Izhodišče mehanskih lastnosti za vse stopnje







Izbira strukturnega pritrdila je odločitev v treh -stopenjih: slog glave in pogonska metoda, material, nato kakovost in površinska obdelava. Vsak korak zoži izbiro, da ustreza vaši vrsti povezave, zahtevi po obremenitvi in ​​okolju storitev.



Slogi glave in metode vožnje



Pri strukturnem vijačenju slog glave določa porazdelitev obremenitve objemke in orodje za namestitev. Spodnjih šest vrst pokriva večino strukturnih jeklenih povezav.



Slog glave		Metoda pogona	Strukturna uporaba

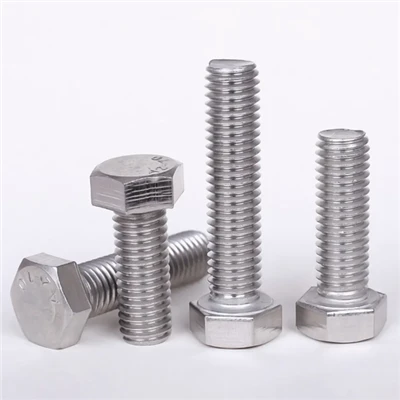

Heavy Hex		Hidravlični momentni ključ ali udarna pištola	Primarni priključki ASTM F3125 A325/A490 — široka naležna površina porazdeli obremenitev sponke po povezanih vložkih
Twist-Off (TC) F1852		Električna pištola za vijake TC; spline se odreže pri ciljni prednapetosti	Zdr-kritični in pred{1}}napeti priključki – na terenu-preverljiva namestitev, umerjanje navora ni potrebno
Sidrni vijak		Izvijač za ključ ali matico; ulito-ali izvrtano-nastavitev	ASTM F1554 sidranje temeljev – konfiguracije L-upogiba, J-upogiba ali glave za osnovne plošče stebra
Pokrov vtičnice		Inbus ključ (inbus ključ)	Mehanske-povezave, pritrditev osnovne plošče in sekundarni strukturni elementi; primeren za aplikacije, kjer je kompaktna cilindrična glava s šestrobim pogonom prednost pred veliko zunanjo šestrobo glavo
Vgreznjeno		Phillips ali šestroba vtičnica	Arhitekturne povezave mostov in mostov za pešce, kjer je zaradi estetike ali zračnosti potrebna poravnana površina
Vijak prirobnice		Ključ ali vtičnica	Sekundarne strukturne povezave — integrirana prirobnica porazdeli obremenitev brez ločene podložke, hitrejša namestitev



Referenca materiala



Materiali strukturnih pritrdilnih elementov so izbrani glede na razred trdnosti in delovno okolje. Spodnji štirje materiali pokrivajo uporabo konstrukcijskega jekla od splošnega okvirja do pomorskih-povezav.



Material	Standardna referenca	Tipična ocena	Storitveno okolje
Ogljikovo jeklo	ASTM F3125 A325, ISO 898-1	4.8 / 8.8	Splošne strukturne povezave, notranje ali prevlečene za zunanjo uporabo. Nizka cena, visoka trdnost, zahteva premaz
Legirano jeklo	ASTM F3125 A490, ISO 898-1	10.9	Visok{0}}primarni priključki, mostovi, težki nosilci. Kaljeno in kaljeno; zahteva dacromet ali mehansko cinkanje — brez vročega-cinkanja (nevarnost vodikove krhkosti)
Weathering Steel	ASTM F3125 A325 tip 3 / A490 tip 3	8,8 / 10,9 ekv.	Odpornost proti atmosferski koroziji, ki se ujema z vremenskimi vplivi jeklenih konstrukcij A588 - tvori zaščitno oksidno plast, premaz ni potreben
Nerjaveče jeklo 304	ASTM F593, A2-70	A2-70	Na prostem, hrana, splošne storitve proti koroziji. Ni priporočljivo za izpostavljenost kloridom/morju



Stopnja in površinska obdelava



Zadnji korak prilagodi razred pritrdilnega elementa in prevleko zahtevani obremenitvi povezave in izpostavljenosti okolja. Stopnja določa natezno trdnost; površinska obdelava določa odpornost proti koroziji in življenjsko dobo.



Premaz	Primeren razred	okolje	Opomba
Črna / navadna	4.8–12.9	Notranji, zaščiteni objekti	Najnižji stroški, brez zaščite pred korozijo
Pocinkano-	4.8–8.8	Notranji ali blagi zunanji	Tanek premaz, omejena odpornost proti koroziji
Vroče-cinkanje	Do 8.8	Zunanje, industrijsko, obalno	Močna prevleka, življenjska doba 50+ let v večini okolij
Dacromet / mehansko cinkanje	10.9–12.9	Uporaba na prostem,-z visoko trdnostjo	Varno za vodikovo krhkost za visokokakovostne-sornike
Vrsta vremenskih vplivov 3	8,8 / 10,9 ekv.	Atmosferske korozijske cone, jeklene konstrukcije A588	Samozdravilna oksidna plast, premaz ni potreben







Sklopi strukturnih vijakov GNEE so bili izvoženi v projekte po vsej Aziji, na Bližnjem vzhodu, v Južni Ameriki in Afriki – podpirajo visoke-jeklene okvirje, mostne povezave, stolpe za prenos električne energije in industrijske obrate. Vsaka pošiljka se natančno ujema s standardom, razredom in-specifičnim premazom, ki ga zahtevajo lokalni predpisi in specifikacije projekta.





Naši pritrdilni elementi za jeklene konstrukcije so izdelani s celotnim-hišnim proizvodnim sistemom, od surovega jekla do končnega izdelka. Glavni proizvodni proces vključuje:







GNEE preverja kakovost na vsaki stopnji proizvodnje — ne le pri končnem pregledu. Vsaka stopnja ima svoj standard, metodo in merila sprejemljivosti, s poročili o preskusih (EN 10204 3.1), izdanimi za posamezno serijo.



Oder	Postavka QC	Standardno	Metoda
Surovina	Kemična sestava, mehanske lastnosti	ASTM F3125, GB/T 3098.1, EN 10204 3.1	Spektrometer, natezna na toploto
Oblikovanje	Dimenzije, površinske razpoke	ISO 4759-1	Prvi-artikel + na 200 kosov, ton
nit	Premer koraka, prileganje navoja	ISO 965, GB/T 197	Go/ne{0}}merilnik po ASTM F3125
Toplotna obdelava	Trdota, mikrostruktura, natezna in dokazna obremenitev	ASTM F3125, ISO 898-1	HRC na serijo, natezna na peč, metalografsko
Površina	Debelina nanosa, vodikova krhkost, navojno prileganje	ASTM F1941, A153	Magnetni merilnik, test HE 10.9+, go-merilnik
Končno	Preverjena obremenitev, natezna, zagozdena obremenitev, trdota, mere	ASTM F3125, EN 14399, ISO 898-1	EN 10204 3.1 MTC, vzorci 2 leti, SGS/BV/TUV EN
Pakiranje	Označevanje, zaščita pred vlago, ločevanje	Notranji standard	VCI + sušilno sredstvo, oznaka toplotne -številke, nalaganje fotografij











Poleg standardnih kataloških velikosti lahko GNEE izdela ne-standardne pritrdilne elemente po vaših risbah, vzorcih ali tehničnih zahtevah – z nadzorom toleranc in zapisi o pregledih.







Vsi pritrdilni elementi za jeklene konstrukcije so zapakirani kot ujemajoči se sklopi (sornik + matica + podložka), označeni za popolno sledljivost in poslani s popolno dokumentacijo, ki zagotavlja nemoteno carinjenje in-montažo na mestu.



Pakiranje in pošiljanje

Oder	Način pakiranja	Zaščita
Montaža vijakov	Vijaki, matice in podložke so pakirani kot ujemajoči se kompleti po ASTM F3125 – vsaka enota vsebuje en vijak, eno matico in zahtevane podložke, kar odpravlja-neusklajenost na mestu	—
Notranja embalaža	5-slojni valoviti kartoni (350–500 kg), tkane vreče (25–50 kg) ali majhne vreče (1–5 kg) — izbrano glede na velikost izdelka in količino naročila	Pocinkane in črne površine, polnjene z VCI vrečkami in sušilnim sredstvom za preprečevanje bele rje in korozije zaradi vlage med 30–45 dnevnim čezoceanskim prevozom
Posebna zaščita	Konci z navoji, zasukani{0}}spojniki in zavoji sidrnih vijakov so zaščiteni s plastičnimi pokrovčki ali lesenimi kockami, da preprečite poškodbe med transportom	Površine tipa 3, odporne proti vremenskim vplivom, polnjene s papirjem za-zaviralce rje za ohranitev zaščitne oksidne plasti
Paletiranje in nakladanje	Škatle, zložene na ISPM-15 toplotno{10}}obdelanih palet (1.200 × 1.000 mm ali 1.100 × 1.100 mm), skrčljivo zavite in privezane za optimizacijo vsebnika	—

Opomba: Vsak paket je označen z: imenom izdelka, standardom (ASTM F3125 / F1554 / GB), razredom (A325 / A490 / 8,8 / 10,9), velikostjo (M), količino, številko serije, številko toplote in imenom ciljnega projekta.



Čas izvedbe

Kategorija	Standardni dobavni rok	Čas izvedbe po meri
Standardne velikosti (M12–M36, A325/A490/8,8/10,9)	15–25 dni	25–35 dni (posebni premazi, pakiranje po meri)
Ne-standardne velikosti (M36–M64)	25–35 dni	30–45 dni (navoj po meri, krivljenje, slog glave)

Opomba: dobavni rok se izračuna na podlagi potrditve žrebanja in potrdila o pologu. Na zahtevo je na voljo hitra proizvodnja.



Pogoji pošiljanja in dokumentacija

Postavka	Podrobnost
Incoterms	FOB (Tianjin), CIF, DDP
Načini pošiljanja	FCL (20'GP / 40'GP / 40'HQ), LCL za majhna naročila, letalski prevoz za nujne projekte
Izvozna dokumentacija	Komercialni račun, seznam pakiranja (razčlenitev po -kartonski ravni), nakladnica (B/L), potrdilo o poreklu (CO)
Kakovostna dokumentacija	EN 10204 3.1 MTR na serijo, poročilo o debelini prevleke,-potrdilo o pregledu tretje osebe (SGS / BV / TÜV)
Carinjenje	Zagotovljena celotna izvozna dokumentacija; podprt-inšpekcijski pregled tretjih oseb s strani SGS, BV ali TÜV
Konsolidacija več-izdelkov	Konsolidirajte s konstrukcijskimi jeklenimi elementi (nosilci, stebri, nosilci, gredi, oporniki), da optimizirate logistične stroške za celotno-naročanje projekta

Opomba: Na voljo je konsolidirana pošiljka s konstrukcijskimi jeklenimi komponentami za optimizacijo logističnih stroškov za celotno-nabavo projekta.
