Nosilci





Referenčni obsegi iz naše linije izdelkov; končne vrednosti so potrjene glede na vašo risbo in specifikacijo projekta pri ponudbi.



Postavka	Tipičen obseg/zmogljivost
Razpoložljive vrste jekla	Q235B / Q355B / Q355C&D, S355JR, ASTM A36 (višji razredi, npr. A572 Gr.50, na zahtevo)
Čisti razpon	Kot: majhen–srednji razpon · Cevni in vesoljski okvir: do 100 m+ / ultra-velik čisti razpon
Projektne obremenitve (referenca)	Veter 200 km/h · enota seizmične intenzivnosti Z=4 · živa obremenitev 50 kg/m² (na kodo projekta)
Toleranca izdelave	Dolžina ±2,0 mm · korak luknje ±1,0 mm · ravnost L/1000
Povezave vozlišč	Vijaki (koti) · varjeni cevasti / vesoljski vozli prek 5-osnega CNC presečnega rezanja
Površinska zaščita	Vroče-cinkana (cink večji ali enak 150 µm) ali barva s peskanjem Sa2.5 +
Pregled kakovosti	UT pregled zvara + dimenzijski/vizualni pregled na risbo
Risbe	PDF / DWG / STEP / Tekla Structures
Življenjska doba konstrukcije	30+ let (galvanizirano, industrijsko in kmetijsko okolje)



Naša oprema za proizvodnjo jeklenih opornikov



Izdelava jeklenih nosilcev sledi rezanju → sestavljanju → varjenju → luknji → končni verigi, naša ključna-hišna oprema pa pokriva vsak korak:







Vrsta	Ključne značilnosti	Najboljše za
Jeklena kotna konstrukcija	Lahek, visoka trdnost-do-teže; zasnova ploščatega-paketa z vijaki; najbolj ekonomičen material	Majhni do srednji razponi — tovarniške strehe, delavnice, lope, rastlinjaki

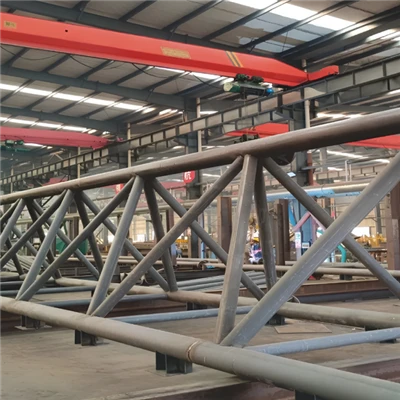

Cevasti jekleni nosilec	Do 100 m+ razponov, nizka odpornost proti vetru, čist videz AESS	Stadioni, letališki terminali, velika skladišča, hangarji
Nosilec iz jeklenih cevi	Visoka nosilnost, vtični-sistem za večkratno uporabo, veliki čisti razponi	Strehe z velikim-razponom, arene, industrijski obrati, razstave in začasne strukture

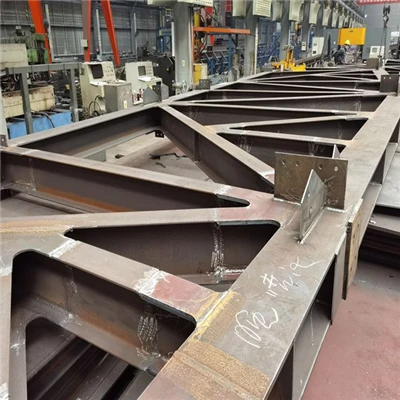

H-Tramovi	Visoka togost in nosilnost, dobra stabilnost-preseka	Industrijska ogrodja, težki obrati, velike zgradbe

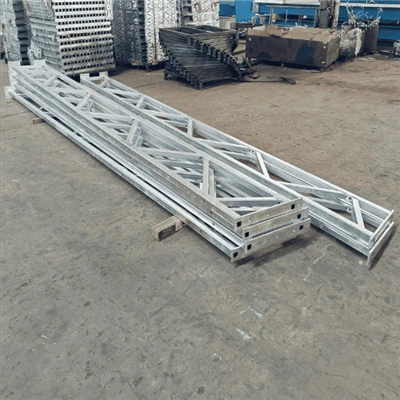

Jeklena streha	Trpežno ogrodje poševne strehe	Komercialne in industrijske strešne konstrukcije
Velik-razpon / vesoljska opornica	Ultra-velik čisti razpon, brez notranjih stebrov, lahka, enakomerna 3D obremenitev	Stadioni, razstavne dvorane, letališki terminali, mezzanine
Jeklena konstrukcija z dolgim-razponom	Zasnovan za industrijske in javne-razpone brez stebrov	Industrijske strehe z dolgim-razponom in javne zgradbe





Jekleni nosilec je trikotno ogrodje ravnih členov, povezanih v sklepih. Pod obremenitvijo vsak člen nosi samo aksialno silo - napetost ali stiskanje - namesto upogiba. Ker so elementi razporejeni v trikotnike, konstrukcija ne more spremeniti oblike, ne da bi spremenila dolžino elementov, zaradi česar je stabilna in izjemno-materialno učinkovita pri dolgih razponih.



Nosilci so zasnovani tako, da prenesejo tri skupine obremenitev: žive obremenitve (ljudje, pohištvo, oprema), lastne obremenitve (sama konstrukcija) in okoljske obremenitve (veter, sneg, potres). Razumevanje, katere obremenitve prevladujejo pri vašem projektu, je prvi korak pri izbiri pravega nosilca.









Konfiguracija		Vedenje ob obremenitvi in ​​ključne lastnosti	Najbolj primeren
Pratt Truss (N-konfiguracija)		Diagonale se nagibajo proti sredini in so pod gravitacijsko obremenitvijo v napetosti; zelo jeklena-učinkovita za gravitacijske-strehe.	Gravitacijske-strehe in tla, razponi 20–100 m
Warren Truss (W / enakostranični)		Ponavljajoči se trikotniki, brez navpičnih členov v čisti obliki, enakomerna porazdelitev obremenitve.	Odprti, enakomerno obremenjeni razponi; portalni in žerjavni nosilci
Howe Truss		Diagonale se nagibajo navzven z navpičnicami v napetosti; manj materialno-učinkovit za gravitacijo, vendar dobro prenaša obračanje obremenitve dviga.	Strehe, kjer so kritične dvignjene ali obrnjene obremenitve (odprte stavbe)
Fink Truss		Razdeljena mreža v obliki črke W- — ekonomična in lahka.	Kratek-razpon, strme-nagnjene strehe (~8–20 m), lahke komercialne
Vesoljski okvir (3D nosilec)		Medsebojno povezani ravninski nosilci, ki tvorijo 3D mrežo; ekstremni čisti razponi in dvoosna porazdelitev obremenitev.	Hangarji, razstavne dvorane, strehe stadionov, letališki terminali





Vsaka opornica je izdelana in preverjena-hišno pred izdelavo:



 Preverjanje povezave:podrobnosti o vozliščih se ujemajo z zasnovo elementov, s cevnimi spoji, preverjenimi po EN 1993-1-8.



 Popolni primeri obremenitve:žive, mrtve in okoljske (veter, sneg, potres) obremenitve so najslabše združene, pri čemer je sesanje dviga/vetra-preverjeno za odprte zgradbe.



 Odklon in pregib:upogib sredi-razpona se zadrži v mejah kode, pred-naklon pa se uporabi, kjer je treba izravnati upogibanje pri uporabi.



 Učinkovitost jekla:gospodarsko razmerje med globino-in-razponom (≈1/10–1/15) ohranja tonažo in stroške pod nadzorom.



 Načrtovanje vzdržljivosti:prevleka ali galvanizacija je izbrana glede na kategorijo izpostavljenosti (C2–C5), da ustreza življenjski dobi.



Izbira konfiguracije z razponom in obremenitvijo



Projektna situacija	Priporočena konfiguracija
Industrijska streha,-ki jo prevladuje gravitacija, 20–100 m	Pratt trss
Enakomerno porazdeljena obremenitev, odprt razpon, pravilen razmik vozlišč	Warrenova opornica
Kratek razpon (8–20 m), strm naklon strehe	Fink opornik
Zelo velik čisti razpon, dvoosna obremenitev	Prostorski okvir / cevasti vesoljski nosilec
Dvig ali obrnjena-obremenitev kritična (odprte stavbe)	Pratt ali Howe s spletom,-usmerjenim na vzpon



Niste prepričani? Pošljite svoj razpon, obremenitev in kodo — naši inženirji vam bodo priporočili in določili velikost konfiguracije. [Pridobite brezplačno inženirsko svetovanje]





Voznik stroškov	Učinek	Kako nadzorovati
Razpon in globina	Večji razpon in manjša globina povečata tonažo	Uporabite ekonomično razmerje med globino-in-razponom (≈1/10–1/15)
Projektna obremenitev	Večje obremenitve snega/vetra/seizmičnih obremenitev/žerjavov pomenijo težje elemente	Pred detajlom potrdite realne obremenitve
Vrsta jekla	Ocena vpliva na velikost in ceno člana	Visok-razred trdnosti na močno obremenjenih delih lahko zmanjša težo
Spajanje in detajliranje	Ponavljajoča se geometrija in standardna vozlišča prihranijo delo	Določite standardna vozlišča; izogibajte se pre-domišljenim podrobnostim
Končaj	Barva in galvanizacija se razlikujejo po ceni	Ujemanje z dejansko kategorijo izpostavljenosti
Količina in urnik	Stroški na enoto in prevoz se razlikujejo glede na velikost serije	Paketna naročila; ohraniti realen čas izvedbe



Pošljite [razpon, obremenitev, kodo in količino]in vrnili vam bomo razčlenjeno ponudbo, da boste lahko videli — in nadzorovali — vsakega povzročitelja stroškov.









Vsak nosilec se premika skozi nadzorovano zaporedje v naši delavnici, kakovost pa se upravlja na vsakem koraku – ne preverja enkrat na koncu. Tabela preslika vsako stopnjo izdelave v nadzor, uporabljen na tej točki.



Oder	Proces	Uporabljen nadzor kakovosti
1 · Vhodni material	Jeklene plošče, cevi in ​​profili, prejeti v skladu s certifikati obrata.	Preverite certifikate mlina glede na specifikacije; preverite dimenzije, kemijo in mehanske lastnosti; označite razred in številko toplote/serije za popolno sledljivost.
2 · Podrobnosti in gnezdenje	Trgovinske risbe, ustvarjene na podlagi načrta; CNC gnezdenje optimizira izkoristek materiala.	Risbe preverjene glede na načrt in kodo; načrt gnezdenja, zabeležen za natančnost rezanja.
3 · Rezanje	CNC plazemsko/žarno rezanje in priprava robov za zvarne spoje.	Preverite mere reza, pravokotnost robov, poševni kot in odstranitev ostankov; toleranca na [koda — potrdi].
4 · Pripravi-	Pod-sestavi, oporne plošče in vozlišča so nastavljena in pritrjena-na nastavke.	Pred varjenjem preverite reže med spoji, poravnavo in položaje elementov glede na delovno risbo.
5 · Varjenje	GMAW / FCAW (SMAW, kjer je potrebno) pod nadzorovanimi parametri.	Zvare izvajajo samo usposobljeni varilci po odobrenem WPS/PQR; temperatura predgretja in-vmesna temperatura, kjer je navedeno; zaporedje varjenja, izbrano za nadzor popačenja.
6 · Ne{1}}destruktivno testiranje	Ultrazvočni (UT) in/ali pregled zvarov z-magnetnimi delci (MT).	NDT s strani operaterjev, kvalificiranih za IS0-9712; sprejemljivost zvara po veljavni kodi; predelava se ponovno testira.
7 · Korekcija in pred-kamber	Ravnanje popačenja; pre-camber, ki se uporablja, kjer to zahteva načrt.	Preverite naravnost in nagib glede na zahteve glede višine/tolerance risb.
8 · Pred-montaža/montaža	Poskusna montaža segmentov nosilca in preverjanje vijačne-povezave.	Dimenzijsko poročilo poskusne montaže; potrdite prileganje povezave pred površinsko obdelavo.
9 · Površinska zaščita	Peskalno čiščenje do Sa 2,5, osnovni/prevlečni premaz ali vroče{1}}cinkanje (npr. Z200+) na kategorijo izpostavljenosti.	Preverite profil peskanja in debelino prevleke/cinkanja po specifikaciji; preverite glede napak na premazu.
10 · Končni pregled in pakiranje	Končni QC, označevanje in zaščitno pakiranje.	Končno preverjanje dimenzij, poročilo o nadzoru kakovosti in označevanje; pakiranje ščiti varjene šive in površine za transport.







Element	Tipičen material
Glavne{0}}nosilne tetive/mreža	Visoko{0}}trdno jeklo: Q355B / Q390B (ekviv. S355/S390)
Sekundarni člani in povezave	Običajno strukturno jeklo: Q235B (ekviv. S235)
Zaščita pred korozijo	Vroče-cinkanje (npr. Z200+) ali sistem prevleke glede na kategorijo izpostavljenosti (C2–C5)

Opomba: načrtujemo v skladu z veljavnimi mednarodnimi kodami (AISC 360, EN 1993 / EN 1090, GB 50017).



Dokumenti o kakovosti, ki jih prejme vaš inšpektor



Vsako naročilo je odposlano zQC paketinšpektor ali tretja oseba lahko revidira: certifikate obratov za materiale, poročila o zvarih glede na WPS/PQR, rezultate NDT (UT/MT), poročilo o pred-pregibu in dimenzijah ter zapise-o obdelavi površin. Po potrebi določimo točke zadrževanja za vaš-inšpekcijski pregled ali inšpekcijo tretje osebe na [varjenje / NDT / končni].



Oblikovanje in inženirska podpora



Za izvozne projekte podpiramo inženirsko dokumentacijo in izdajamo delovne risbe ter izvoz DXF/IFC za vaš tok CAD/BIM.





Jeklene rešetke zagotavljajo stebr{0}}prost prostor, stabilno ogrodje in učinkovito razpetost po industriji in infrastrukturi – od streh tovarn do streh letališč.



Naši projektni primeri







Oder	Standardna praksa
Pakiranje	V svežnjih, z jeklenimi-pasovi in ​​podloženimi za zaščito zvarov in pocinkanih/premazanih površin; sestavni deli združeni in označeni za enostavno prepoznavanje; ploščati-paket z vijačnimi zasnovami se ugnezdi, da povečajo izkoristek zabojnikov in zmanjšajo pomorski tovor.
Transport	Standardni člani, poslani v zabojnikih 20'/40', kot so načrtovani; nad{2}}delni elementi, izdelani v segmentih in na terenu-spojeni na mestu, z dobavljenimi navodili za dvigovanje in montažo.
Čas izvedbe	Referenčni dobavni roki od podpisa-risbe do odpreme (industrijske norme – končni razpored se potrdi po naročilu in se razlikuje glede na razpon, tonažo in površinsko obdelavo):    Standardni / lahki nosilci (kotni, barvani): ≈ 3–4 tedne  Velik-razpon ali težki nosilci (cevni, H-nosilci, varjeni): ≈ 5–8 tednov  Vroče-cinkanje: +1–2 tedna
Podpora-na mestu	Na voljo so navodila za spajanje in montažo, tako da se člani pravilno sestavijo na mestu.





pogosta vprašanja:



Kakšno razmerje med globino-in-razponom naj uporablja moj strešni nosilec?



Za večino strešnih nosilcev je ekonomična globina približno 1/10–1/15 razpona. Globlji nosilec zmanjša sile članov in tonažo jekla, vendar zviša stroške obloge in višine, zato optimiziramo kompromis-za vaš razpon in obremenitev ter označimo izbrano globino na delovni risbi.



Kotni nosilec ali cevni nosilec — kaj naj izberem?



Kotne rešetke so najbolj ekonomične za majhne in srednje razpone in se pošiljajo ravno, da prihranijo tovor; cevasti in prostorski nosilci ustrezajo 60 m+ čistim razponom z manjšim uporom vetra in čistejšim videzom. Odločajo vaš razpon, obremenitev in estetika – zgornja tabela tipov to prikazuje.



Ali lahko pregledam delovne risbe pred izdelavo?



ja Izdamo splošne -razporeditve in delovne risbe (PDF/DWG) v vaš pregled in odobritev pred kakršnim koli rezanjem, izvoz DXF/IFC pa je na voljo za vaš potek dela BIM. Izdelava se začne šele po odobritvi risbe, ki tudi zaklene urnik in ceno.



Kateri dokumenti o kakovosti so priloženi nosilcem?



Vsako dostavo spremljajo certifikati o mlinu materiala, zapisi o varjenju, poročila NDT (UT/MT), kjer je določeno, poročila o dimenzijah/poskusih-sestavljanja in zapisi o-obdelavi površin – dokumentacija, ki jo vaš inšpektor pričakuje na mestu.



Kako vroče{0}}cinkanje vpliva na ceno in dobavni rok?



Galvanizacija doda približno 1–2 tedna dobavne dobave in dodatno dajatev na-tono, vendar odstrani -dodelave polja in ustreza C3–C5 obalni ali industrijski izpostavljenosti. Za popolnoma zaprta, blaga okolja je barvanje ekonomična alternativa.



Zakaj se cena med dobavitelji tako razlikuje?



Večinoma kakovost jekla, povezljivost in površinska obdelava. Cene določamo po preglednih, proračunskih razredih materiala in vam damo razčlenitev po točkah – zgornji razdelek o stroških navaja, kaj dejansko določa število.



Kot eden najbolj profesionalnih proizvajalcev in dobaviteljev rešetk na Kitajskem imamo-vodilno svetovno proizvodno opremo in močne proizvodne zmogljivosti. Bodite prepričani, da v naši tovarni kupite prilagojene nosilce po konkurenčni ceni. Za ponudbo nas kontaktirajte zdaj.
