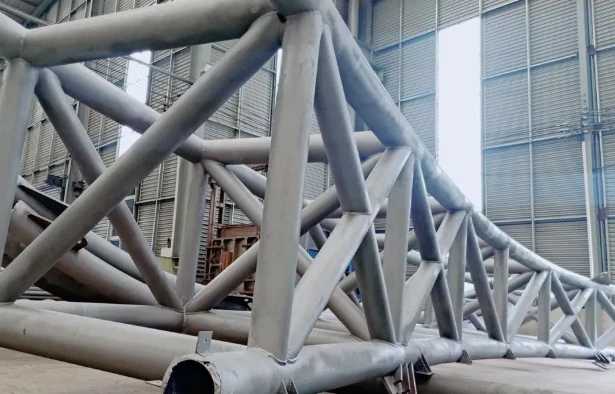

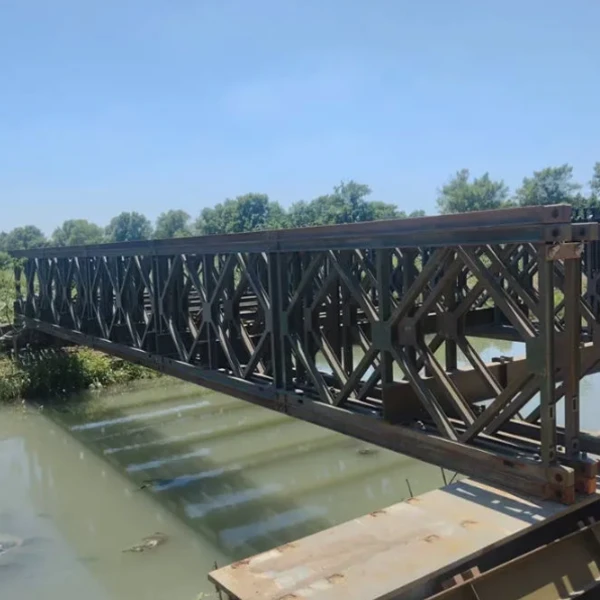

Naši jekleni nosilci z velikim-razponom po meri so najboljša izbira za projekte, ki zahtevajo veliko, neovirano površino. Z uporabo visoko{2}}nateznega konstrukcijskega jekla in optimiziranih geometrijskih konfiguracij zagotavljamo nosilce, ki lahko obsegajo več kot 60 metrov brez notranjih stebrov. Vsak rešetkasti sistem je izdelan-po meri z uporabo napredne programske opreme, da ustreza specifičnim regionalnim vetrovnim, snežnim in potresnim obremenitvam. Od trikotnih in Prattovih zasnov do zapletenih vesoljskih nosilcev, dobavljamo tovarniško-montažne module, ki zagotavljajo hitro-montažo na mestu in brezkompromisno strukturno celovitost.
Opombe o inženirski zmogljivosti in oblikovanju
V tem razdelku je pojasnjeno, kako-ogrinjalo z velikim razponom prenaša obremenitev in kako je preverjeno, da ga lahko z zaupanjem določite.
Čista -gospodarnost- Visoko razmerje med trdnostjo-in-težo omogoča, da so široki stebri-prosti odseki uokvirjeni z lahkimi nosilci, ki se spustijo proti trdnim nosilcem.
Regionalno nalaganje- zasnova sledi vetrovnim, snežnim in potresnim območjem na lokaciji; ni profil ene-velikosti.
Stabilnost in oprijem- zgornje tetive so omejene z gredmi in ravnino strešne opornice, da se prepreči stransko-torzijsko upogibanje.
Nadzor odklona- srednji-razpon znotraj L/200 (L/240 pod stropi/oplatami); dodan pregib za dolge razpone.
Zasnova spoja na terenu- montažnih modulov, povezanih z-sorniki visoke trdnosti; NDT očisti skrite zvare.
Podrobnosti- Model Tekla 3D izdaja risbe izdelave in postavitve.
Veljavni standardi oblikovanja:AISC 360 · EN 1993-1-1 / EN 1993-1-3 · GB 50017 (izbrano glede na ciljni trg).
Splošne specifikacije
| Postavka | Razpon / Podrobnost |
|---|---|
| Material | Q235B–Q460 (GB) / S235JR–S460ML (EN); visoka-natezna trdnost na zahtevo |
| Prožnost / natezna trdnost | ≈235–460 MPa izkoristka na razred; na izdano risbo |
| Konfiguracija | Trikotni · Pratt · Space truss · po meri/hibrid |
| Čisti razpon | Standard nad 60 m stolpca-brezplačno |
| Velikosti članov | Cev po meri / kot / H, dimenzionirana z analizo |
| Povezava | Kup-varjeni spoji,-poljski spoji z visoko trdnostjo |
| Površina | HDG, peskanje + Sa2.5 epoksi/barva, prah ali gola notranjost |
| Pakiranje / transport | Oštevilčeni ploščati-moduli za zabojnike 20'/40' |
Temeljne prednosti
60m+ čist-razpon- zasnovan za razpon stebrov-brezplačno prek 60 m, kjer je treba običajno strešno ogrodje doplačati-v vmesnih stebrih.

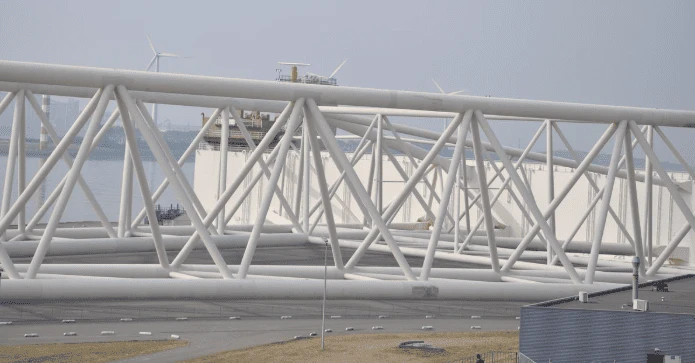

Prostor{0}}možnost nosilca za ekstremne širine- 3D mreža porazdeli obremenitev na več podpornih točk in odklene najširše stolpce-proste dvorane.
Manj jekla na kvadratni meter- tri-odseki imajo aksialno obremenitev, kar zmanjša težo materiala za rezanje in stroške jekla v primerjavi s trdnimi nosilci enakega razpona.
Tovarniško-montažni moduli- oštevilčeno, posodi-prijazno polje segmentov-hitro zapahni, kar skrajša-čas žerjava na gradbišču.
Inženiring-specifičen za regijo- vsak projekt je podroben za vaše vetrovno, snežno in potresno območje, ne pa za splošni profil kataloga.
Uporaba jeklenih opornikov z velikim-razponom

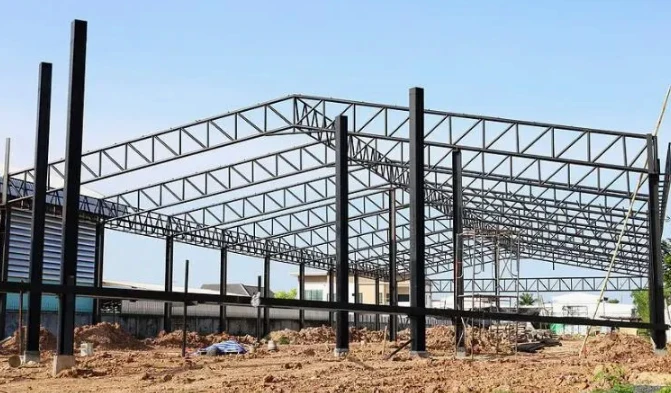

Skladišča in distribucijska središča- primarna streha, ki uokvirja več kot 40 m+ čistih zalivov, nosi grede, strešne plošče ter visečo razsvetljavo in transportne mostove.
Industrijski obrati- dolgo-strešno/talno ogrodje, kjer se mora odprta delavnica prilegati procesnim linijam in žerjavnim prehodom brez stebrov.
Športni stadioni in arene- širok nadstrešek in strešne mreže nad sedeži in naklonom, z uporabo prostorskih ogrodij za zmanjšanje motečih podpor.
Atriji in javne dvorane- zastekljeni ali stebr-prosti prostori, kjer je čista dolga strešna linija ključna za arhitekturo.
Navodila za namestitev in sestavljanje
1. Preverjanje temeljev- potrdite osnovne plošče stebrov in nastavitve sidra za reakcije nosilca.
2. Dostava modula- off-naložite oštevilčene ploščate-segmente v zaporedju z žerjavom.
3. Pred-ozemljitev- privijte sosednje segmente na tla za enostavno dviganje, kjer prostor dopušča.
4. Dviganje in podpora- dvignite v zaporedju, držite z začasno oporo, dokler ni odprtina kvadratna.
5. Trajni spoji- vijake visoke trdnosti z navorom-, nato celotne grede in ravnino strešne opornice.
Proizvodnja in sistem kakovosti
Tok proizvodnje
Prejem materiala- dohodno jeklo je bilo preverjeno glede na kakovost in izkoristek v tovarniških certifikatih.

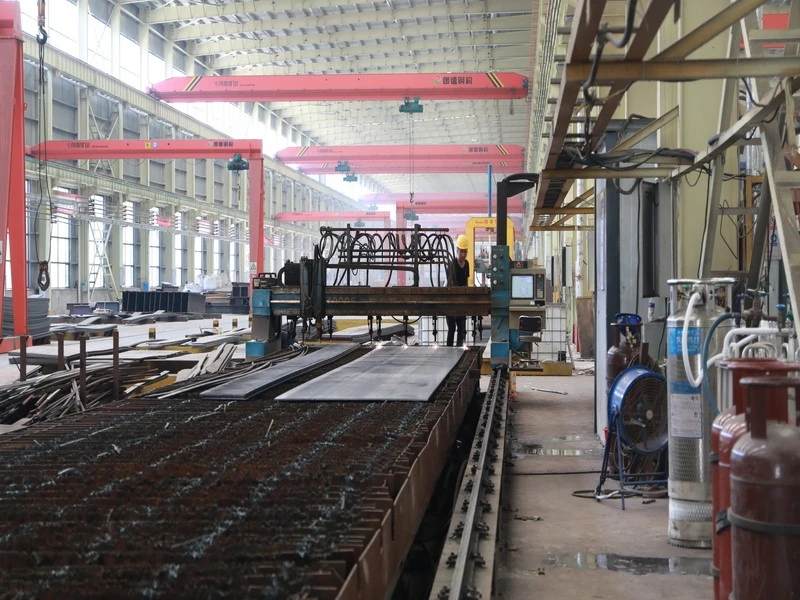

Rezanje in izdelava lukenj- plošče, izrezane po načrtu in izvrtane/preluknjane s CNC.

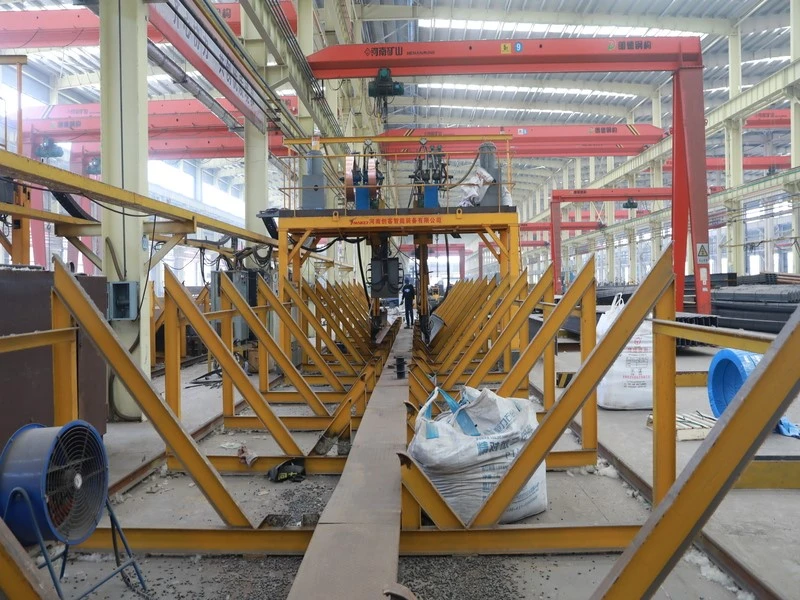

Montaža in varjenje- členov, sestavljenih v priprave in izdelanih-zvarjenih.
Ravnanje- varjena deformacija popravljena pred poskusno montažo.

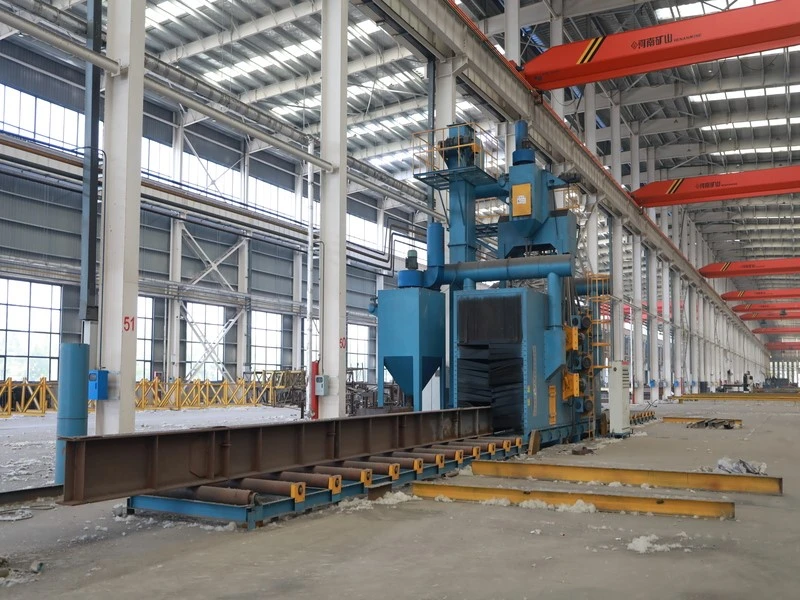

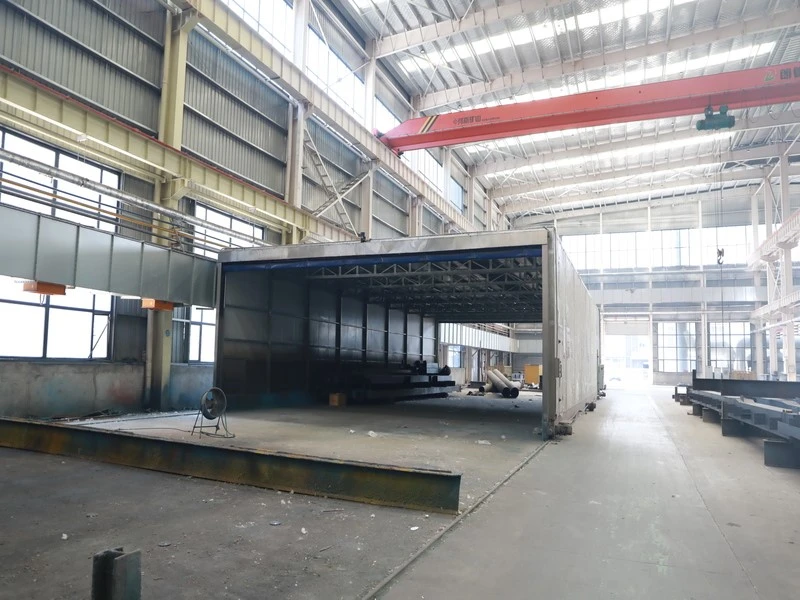

Pre-preverjanje in razstreljevanje pred postavitvijo- suho-sestavljeno, nato peskano in premazano.
Končno pakiranje- oštevilčenih modulov, pritrjenih in dokumentiranih za pošiljanje.
Kontrola kakovosti
Preverjanje materiala- mlinarskih certifikatov,-preverjenih glede na kupljeno oceno.
Celovitost varjenja- WPS-nadzorovano s PQR; ultrazvočno testiranje (UT/MT) kritičnih zvarov.
Nadzor dimenzij- poskusna montaža in končna-rezkalna geometrija oprijema in referenčna toleranca.
Preverjanje premazov- debelina filma preverjena na peskanih ali pocinkanih površinah.
Naša storitev prilagajanja
Kaj lahko prilagodimo
Geometrija- čisti razpon, naklon loka/strehe, vzpon in končni-nivo ležaja, nastavljen na vaš odtis.
Konfiguracija- trikotni, Pratt, presledek ali hibridni spletni vzorec, izbran za porazdelitev obremenitve.
Material in premaz- visoka-natezna stopnja, HDG ali sistem barve, ki se ujema z okoljskim razredom.
Segmentacija modula- dolge rešetke, razdeljene na dvižne-prijazne, zabojnike-prijazne oštevilčene odseke.
Postopek prilagajanja
Pregled zahtev- razpon, obremenitve, klimatski razred lokacije in ciljni standard.
Oblikovanje in detajli- Model Tekla 3D z risbami izdelave in postavitve za podpis-.
Citat- pregledna ponudba za jeklo, premaze, segmentacijo in prevoz.
Proizvodnja- CNC rezanje, varjenje, NDT, peskanje in premazovanje s sproščanjem QC.
Podpora pri dostavi- ploščati-zapakirani oštevilčeni moduli z montažnimi risbami in navodili za dviganje.
Pakiranje in prevoz
| Postavka | Podrobnost |
|---|---|
| Pakiranje | Oštevilčeni ploščati-moduli; jekleni trakovi z zaščitnim oblazinjenjem. |
| Transport | Načrtovano nakladanje za mednarodne kontejnerje 20'/40'; viličarjem-prijazni paketi. |
| Čas izvedbe | Običajno 30–45 delovnih dni. |
| Označevanje | Številke modulov in toplot na snop za razvrščanje po mestih. |
| Dokumenti poslani | Seznam pakiranja, komercialni račun, certifikati obrata, NDT/poročila o prevlekah, montažne risbe. |
pogosta vprašanja:
Kolikšen je največji razpoložljivi čisti razpon?
Standardne rešetke so izdelane brez stebrov več kot 60 m; večji razponi so dimenzionirani po pregledu regionalne obremenitve.
Katera geometrija nosilca ustreza moji strehi?
Trikotne so primerne za enostavne poševne strehe, Pratt za zmerne razpone/ravne krove, vesoljske rešetke pa zagotavljajo najširša območja brez stebrov.
Ali lahko načrtujete regionalne vetrne in snežne obremenitve?
Da - vsak nosilec je izdelan v skladu s standardom AISC 360 / EN 1993-1-1 / GB 50017 in podrobno prilagojen vetru, snegu in potresnim obremenitvam na kraju samem.
Kako se prevaža in sestavlja?
Nosilci se pošiljajo kot zabojnikom-prijazni oštevilčeni moduli in se na terenu-hitro privijejo na montažne risbe.
Ali nudite načrtovanje ali izdelavo po risbi?
Ali - na enem-načrtovanju-in-zgradnjo iz Tekla 3D ali izdelavo strogo po vaših izdanih risbah.
